＆quot; ArduZynq＆quot; Arduino互換のザイリンクスZynq-7010SoC-Modul

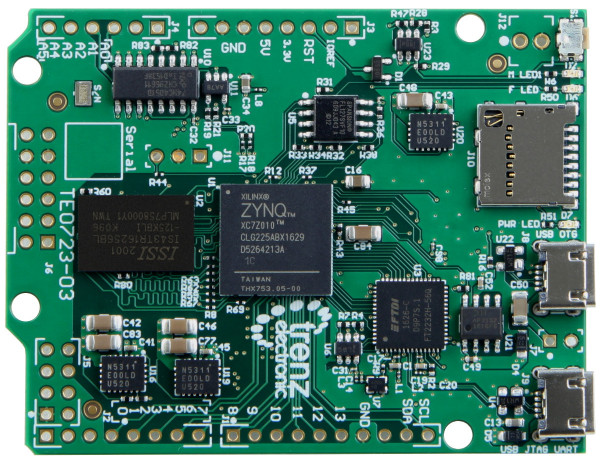

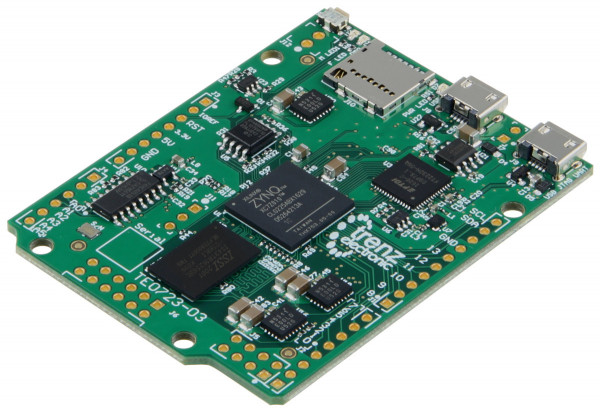

この製品の前身はTE0723-03M です。すべての変更は製品変更通知（PCN）にあります。Trenz Electronic TE0723-03-41C64-Aは、構成と操作のためにザイリンクスZynq-7010、512MバイトDDR3L、および16MバイトSPIフラッシュメモリを統合したArduinoシールド互換SoCモジュールです。「ArduZynq」は、Linux対応の最低コストのソリューションです。最新のFPGAであるザイリンクスZynq-7シリーズを使用してください。FPGA開発プラットフォームとして使用するか、Cortex A9コアでLinuxを実行します。すべてのパーツは、少なくとも0°Cから+ 70°Cの商用温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• ザイリンクスXC7Z010-1CLG225C
• フォームファクター：Arduinoシールド
• デュアルARMCortex-A9
• 512MバイトDDR3L
• 16MバイトSPIフラッシュメモリ
• 12MHzMEMS発振器の低消費電力
• 高速USB2.0ULPIトランシーバー
• 23個のFPGAI/Oがボード間コネクタで利用可能
• MicroSDカードソケット
• マイクロUSBOTG
• RGB LED（PL I/O接続）
• 「完了」LED（極性が反転）
• オンボードUSBJTAGおよびUART
• CERNオープンハードウェアライセンス1.2

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます
