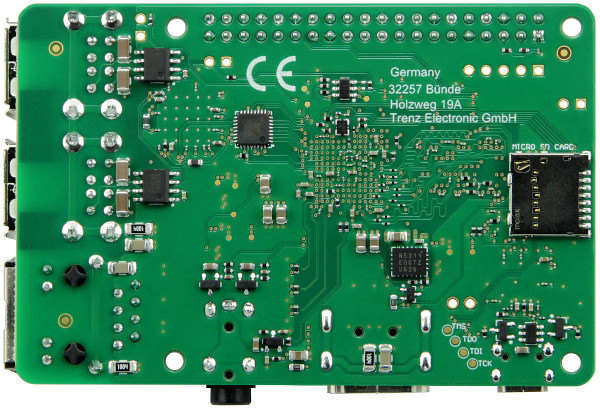

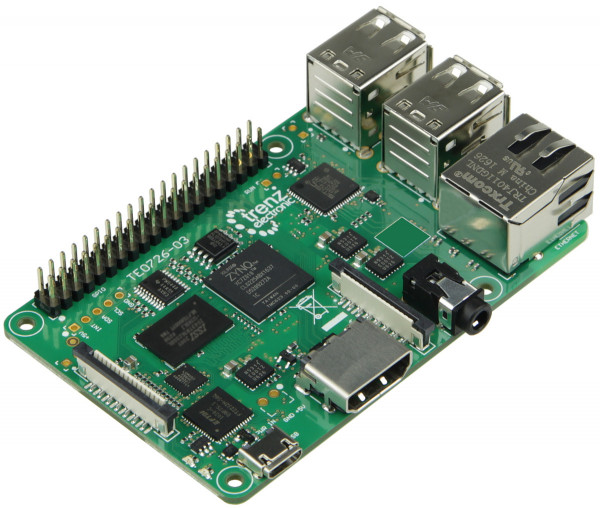

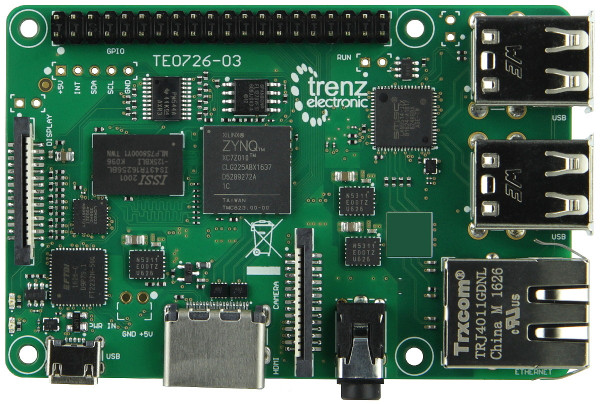

＆quot; ZynqBerry＆quot;ザイリンクスZynq-7010を搭載したSoCモジュール。Raspberry Pi2と互換性があります

この製品の前身はTE0726-03M です。すべての変更は製品変更通知（PCN）にあります。Trenz Electronic TE0726-03-41C64-Aは、ザイリンクスZynq-7010 SoC、512MバイトDDR3L SDRAM、4つのUSBポート、イーサネットポート、および構成と操作用の16Mバイトフラッシュメモリを統合したRaspberry Pi2互換SoCモジュールです。microSDコネクタは追加のデータストレージを提供します。すべての部品は少なくとも0°Cから+ 70°Cの商用温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• ザイリンクスZynqXC7Z010-1CLG225C
  • 512MバイトDDR3LSDRAMD
  • 16Mバイトフラッシュ
• ラズベリーパイモデル2フォームファクター
• イーサネット付きLAN9514USBハブ
  • 電源スイッチ付き4x USB
  • 100MビットイーサネットRJ45
• マイクロSDカードスロット
• 26個のI/Oを備えたHATヘッダー
• HDMIタイプA
• DSIコネクタ（ディスプレイ）
• CSI-2コネクタ（カメラ）
• マイクロUSB
  • 電源入力
  • USB UART
  • JTAGARMおよびFPGAデバッグ
• 3.5 mmオーディオプラグ（PWMオーディオ出力のみ）
• サイズ：6.35 x 9.3 cm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 xTE0726-03-41C64-ザイリンクスZynq-7010を搭載したTrenzElectronic「ZynqBerry」モジュール

追加情報

• メーカー品番: TE0726-03-41C64-A
• Trenz Electronic TE0726 Wiki
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
