TE0712-02-71I36-A

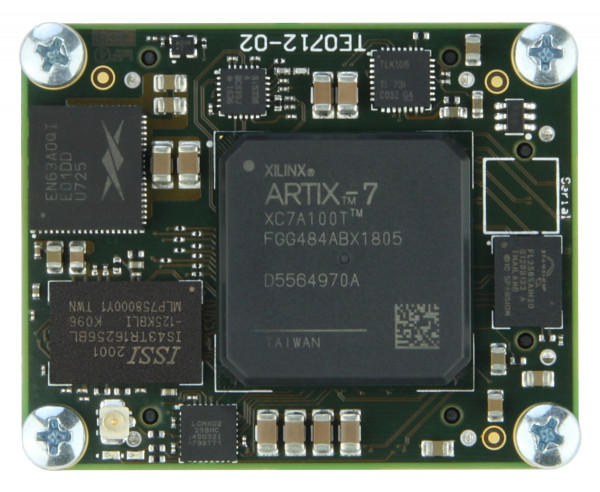

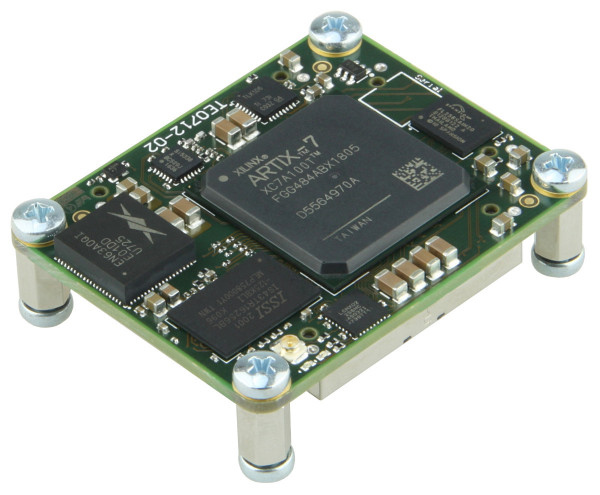

ザイリンクスArtix-7XC7A100T-1FGG484Iを搭載したFPGAモジュール。 1GByte DDR3; 4 x 5 cm

この製品の前身はTE0712-02-100-1I です。すべての変更は製品変更通知（PCN）にあります。Trenz Electronic TE0712-02-71I36-Aは、ザイリンクスArtix-7 100T FPGA、1GバイトのDDR3 SDRAM、構成と操作用の32Mバイトフラッシュメモリ、10/100 Mbitイーサネットトランシーバー、および強力なスイッチを統合した産業用FPGAモジュールです。 -すべてのオンボード電圧用のモード電源。多数の構成可能なI/Oが、頑丈な高速スタッキングストリップを介して提供されます。これらすべてが、クレジットカードよりも小さい小さなフットプリントで、最も競争力のある価格で提供されます。4 x 5 cmフォームファクタのモジュールは、相互に完全に機械的および大部分が電気的に互換性があります。すべての部品は、少なくとも-40°Cから+ 85°Cの工業用温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクスArtix-7XC7A100T-1FGG484I
  • 高い耐衝撃性と高い振動に対応
  • 32Mバイト（256メガビット）クアッドSPIフラッシュメモリ
  • 4つのGTP（高性能トランシーバー）レーン
    • GTP（高性能トランシーバー）クロック入力
  • 1Gバイト（32ビット）DDR3 SDRAM
  • RMIIモードの10/100MbitイーサネットPHY
    • MACアドレスEEPROM
  • プログラム可能な低ジッタPLL（Silicon Labs Si5338）
  • オンボードの高効率DC-DCコンバータ
    • 12 A x1.0V電源レール
    • 1.5 A x1.8V電源レール
    • 1.5 A x1.5V電源レール
  • 供給電圧：3.3Vまたは3.3Vおよび5V

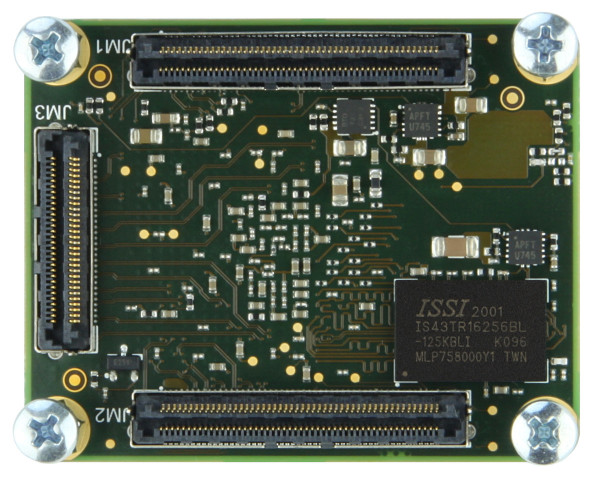

  • 2 x100ピンおよび1x 60ピンかみそりビーム高速雌雄同体端子/ソケットストリップ（通常4 mm）を備えたプラグオンモジュール
  • ボード間コネクタで利用可能な158個のFPGAI/O（78個の差動ペア）
  • システム管理と電源シーケンス
  • eFUSEビットストリーム暗号化
  • AESビットストリーム暗号化
  • 2つのユーザー設定可能なLED
  • 良好なシグナルインテグリティのために供給ピンを均等に広げます
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0712-02-71I36-A Trenz Electronic 4 x 5 cmFPGAモジュールとザイリンクスArtix-7100T
  • 8xネジ
  • 4xボルト

追加情報


リンク

製品名価格
TE0712-02-71I36-A42,800カートに入れる
