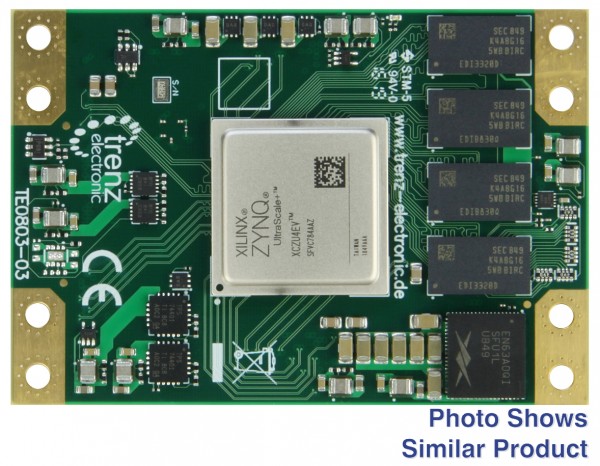

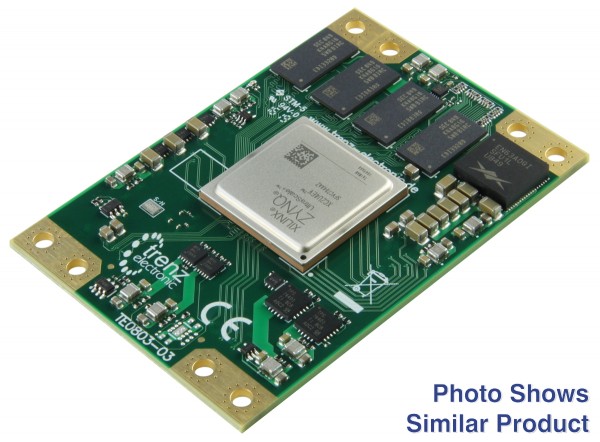

ザイリンクスZynqUltraScale + ZU4EG-2Eを搭載したMPSoCモジュール。 4 GB DDR4; 5.2 x 7.6 cm; LP

この商品は常に在庫があるとは限りませんが、お客様のご注文（オンデマンド）で生産されます。最小数量はお問い合わせください。この製品の前身はTE0803-03-4GE21-L です。すべての変更は製品変更通知（PCN）にあります。このモジュールは、下部の1 mmSamtecコネクタと4GByteDDR4 SDRAMを除いて、バリアントTE0803-04-4BE11-Aと同じです。Trenz Electronic TE0803-04-4GE21-Lは、ザイリンクスZynq UltraScale +とZU4EG、4GByte DDR4 SDRAM、構成と操作用の128MByteフラッシュメモリ、およびすべてのオンボード電圧用の強力なスイッチモード電源を統合した産業用MPSoCモジュールです。 。多数の構成可能なI/Oが、頑丈な高速スタッキング接続を介して提供されます。これらすべてが、5.2 x 7.6cmの小さな設置面積で最も競争力のある価格で提供されます。これらの高密度統合モジュールはクレジットカードよりも小さく、いくつかのバリエーションがあります。すべての部品は、少なくとも0°Cから+ 85°Cの拡張温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• ザイリンクスZynqUltraScale + XCZU4EG-2SFVC784E
• ZU4EG、784ピンパッケージ
• 寸法：5.2 x 7.6 cm

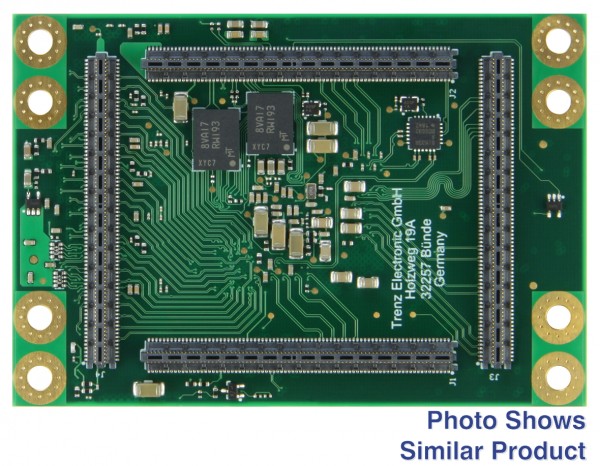

• 4 x 160ピンB2Bコネクタを備えたプラグオンモジュール（ロープロファイル、1 mm）
• 衝撃と高振動に強い
• スカイラインヒートスプレッダ用の3mm取り付け穴
• 4Gバイト（64ビット）DDR4 SDRAM
• 128MバイトQSPIブートフラッシュデュアルパラレル
• MACアドレス用の2KビットシリアルEEPROM
• 48高密度（HD）I/O（2バンク）
• グラフィックプロセッシングユニット（GPU）
• ユーザーI/O
  • 65xマルチユースI/O（MIO）
  • 156の高性能（HP）I/O（3バンク）
  • シリアルトランシーバー：PS GTR 4; PL GTH 4
  • プログラム可能な4チャンネルPLLクロックジェネレータ
• オンボードのすべての電源、単一の3.3V電源が必要
• 良好なシグナルインテグリティのために供給ピンを均等に広げます

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TE0803-04-4GE21-L Trenz ElectronicMPSoCモジュールとザイリンクスZynqUltraScale + ZU4EG、ロープロファイル

追加情報

• メーカー品番: TE0803-04-4GE21-L
