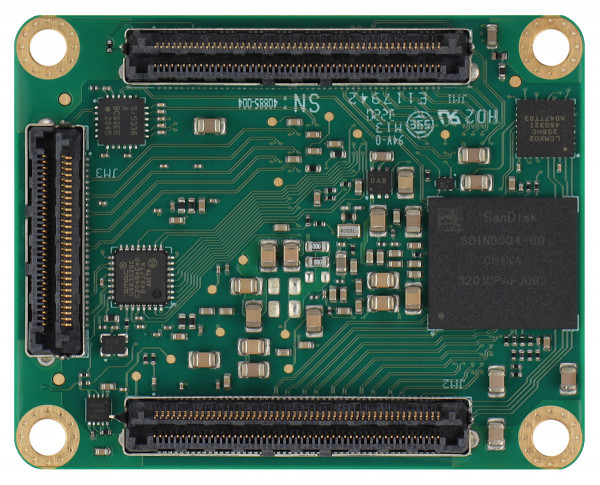

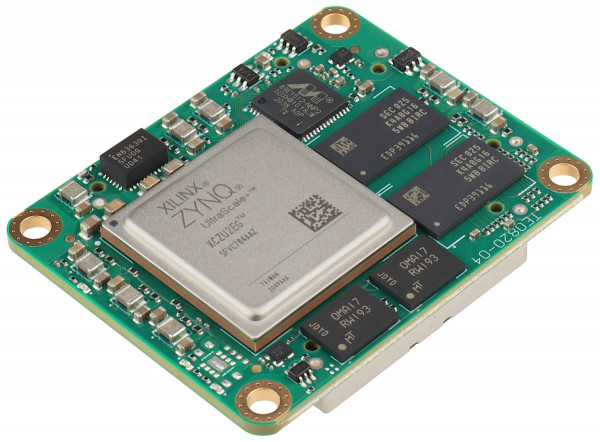

ザイリンクスZynqUltraScale + ZU2EG-1Eを搭載したMPSoCモジュール。 2GByte DDR4; 4 x 5 cm; LP

この商品は常に在庫があるとは限りませんが、お客様のご注文（オンデマンド）で生産されます。最小数量についてはお問い合わせください。この製品の前身はTE0820-04-2BE21FL です。すべての変更は製品変更通知（PCN）にあります。このモジュールは、下部の2.5 mm Samtecコネクタを除いて、バリアントTE0820-03-2BE21MAと同じです。Trenz Electronic TE0820-04-2BE21MLは、ザイリンクスZynq UltraScale + ZU2EG、2GByte DDR4 SDRAM、構成と操作用の128MByteフラッシュメモリ、およびすべてのオンボード電圧用の強力なスイッチモード電源を統合した産業用MPSoCモジュールです。多数の構成可能なI/Oが、堅牢な高速スタッキング接続を介して提供されます。これらすべてを、クレジットカードよりも小さい小さな設置面積で、最も競争力のある価格で提供します。4 x 5 cmのフォームファクタのモジュールは、互いに完全に機械的かつ大部分が電気的に互換性があります。すべての部品は、少なくとも0°Cから+ 85°Cの拡張温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• ザイリンクスZynqUltraScale + XCZU2EG-1SFVC784E
• ZU2EG、784ピンパッケージ
• アプリケーションプロセッサ：クアッドコアARM Cortex-A53 MPCore
• リアルタイムプロセッサ：デュアルコアARM Cortex-R5 MPCore
• グラフィックプロセッサ：Mali-400 MP2
• 次のプロトコルをサポートする4つの高速シリアルI/O（HSSIO）インターフェイス：
  • PCIExpressインターフェースバージョン2.1準拠
  • SATA3.1仕様に準拠したインターフェース

  • 最大4k x2kのビデオ解像度を備えたDisplayPortソースのみのインターフェース

  • 5 Gbit/sのラインレートを実装するUSB​​3.0仕様に準拠したインターフェイス
  • 1GB /秒のシリアルGMIIインターフェース
• 132 x HP PL I/O（3バンク）
• 14 x PS MIO（デフォルト構成のSDカードインターフェイス用のMIOのうち6つ）
• 4xシリアルPSGTRトランシーバー
• 衝撃と高振動に強い
• グラフィックプロセッシングユニット（GPU）
• 2 x100ピンおよび1x 60ピンかみそりビーム高速雌雄同体端子/ソケットストリップ（薄型、2.5 mm）を備えたプラグオンモジュール
• 2GバイトDDR4SDRAM、32ビットデータバス幅
• デュアルパラレルモードの128MByteQSPIブートフラッシュ
• 8GByte eMMC：メモリ（最大64GByte）
• PS GTRクロック用のプログラム可能なクアッドPLLクロックジェネレータPLL（オプションの外部リファレンス）
• ギガビットイーサネットトランシーバーPHY
• EUI-48ノードIDを持つMACアドレスシリアルEEPROM
• OTGを完全にサポートする高速USB2ULPIトランシーバー
• 搭載されているすべての電源
• 良好なシグナルインテグリティのために供給ピンを均等に広げます
• 4 x 5cmフォームファクター

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TE0820-04-2BE21ML Trenz Electronic MPSoCモジュール、ザイリンクスZynq UltraScale + ZU2EG、ロープロファイルコネクタ（2.5 mm）

追加情報

• メーカー品番: TE0820-04-2BE21ML
• Trenz Electronic TE0820 Wiki
• 「LP」または「ロープロファイル」とマークされた当社の4x 5cmモジュール。
