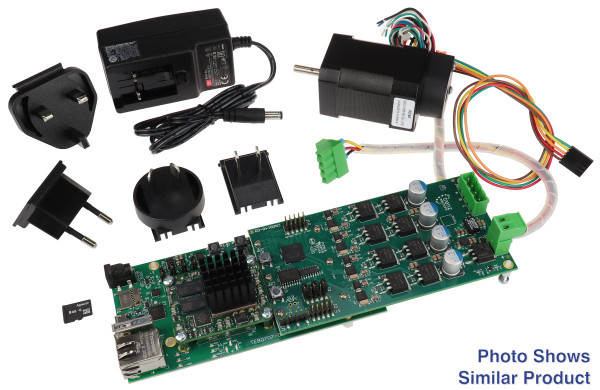

この製品の前身はCR00140-02-K1A です。すべての変更は製品変更通知（PCN）にあります。Trenz電子モーター制御開発キットCR00140-02-K1Bには、CRUVIモータードライバーモジュールCR00140-02、キャリアボードTEB0707-02、およびヒートシンクを含むザイリンクスZynq XC7Z020-1CLG484CSoCを備えたTE0720-03-61C33MAモジュールが含まれています。4つのアダプタ、CRUVI CR00140用のケーブルを含むDCモーター、および8GBマイクロSDカードを備えたユニバーサルプラグイン電源が付属しています。MathWorksで入手可能なモーター制御開発のサポートパッケージ。

特徴

• 機内
  • MAX 10 CPLD
  • 二相電流測定
  • DC_LINK電圧測定
  • 4 x LED（2つの電源インジケータ、2つのユーザー）
  • 2x押しボタン
• インターフェース
  • 4相ネジ留め式端子モーターコネクタ
  • 制御用のCRUVI
    • 1x高速コネクタ
  • シングルエンドセンサー用の6x1ピンヘッダー
  • 差動センサー用の5x2ピンヘッダー
• パワー
  • 最大40VDCモーター電源用のネジ留め式端子
• 寸法
  • 68.35 mm x 131 mm

納品物

追加情報

• メーカー品番: CR00140-02-K1B
• Trenz Electronic CR00140 Wiki
• Trenz Electronic TE0720 Wiki
• Trenz Electronic TEB0707 Wiki
• Trenz Electronic Cooling Solutions Wiki
• MathWorksサポートパッケージ
• サポートフォーラム
