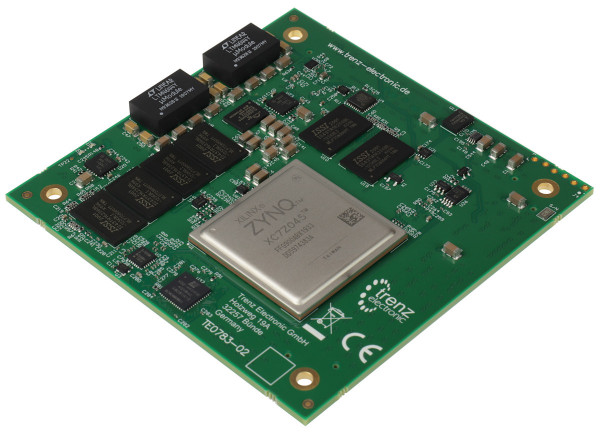

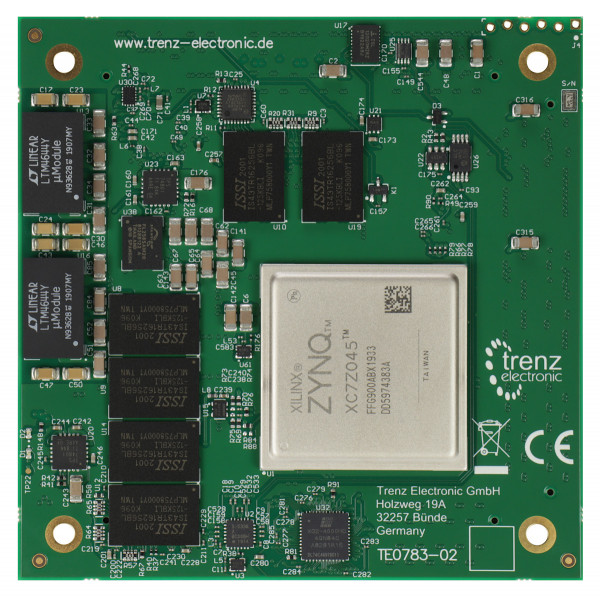

ザイリンクスZynqZ-7045を搭載した高性能SoM。 PS + PLの両方のメモリ。 8.5 x 8.5

この商品は常に在庫があるとは限りませんが、お客様のご注文（オンデマンド）で生産されます。最小数量についてはお問い合わせください。この製品の前身はTE0783-02-92I33FA です。すべての変更は製品変更通知（PCN）にあります。Trenz Electronic TE0783は、PSに接続された1Gバイト（32ビット）DDR3 RAM、2Gバイト（64ビット）DDR3RAMを備えたザイリンクスZynq-7000SoC（XC7Z045）をベースにした高性能の産業用SoM（システムオンモジュール）です。 PLに接続、4GByte eMMC：、16 GTX高性能トランシーバーレーン、構成と操作用の32MByte QSPIフラッシュメモリ、およびすべてのオンボード電圧用の強力なスイッチモード電源。 多数の構成可能なI/Oが、頑丈な高速スタッキングストリップを介して提供されます。これらすべてが8.5x 8.5 cmのフォームファクターで、最も競争力のある価格で提供されます。すべての部品は、少なくとも-40°Cから+ 85°Cの工業用温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• ザイリンクスZynq-7000XC7Z045-2FFG900I SoC
• 衝撃と高振動に強い
• 頑丈な高速スタッキングストリップを介して、多数の構成可能なI/Oが提供されます
• デュアルARMCortex-A9 MPCore
  • PSに接続された1Gバイト（32ビット）DDR3 RAM
  • PLに接続された2Gバイト（64ビット）DDR3 RAM
  • 32MバイトQSPIフラッシュメモリ
  • 高速USB2.0ULPIトランシーバーPHY
  • ギガビット（10/100/1000 Mbps）イーサネットトランシーバーPHY
  • 4GByte eMMC :(オプションで最大64GByte）
• Lattice MachXO2 HC4000システムコントローラーCPLD
  • B2Bコネクタでユーザーが利用できる40のGPIO
• MACアドレスEEPROM
• シリアルユーザーEEPROM
• 温度補償RTC（リアルタイムクロック）
• GTXトランシーバークロック用のSi5338AプログラマブルクアッドPLLクロックジェネレーター
• 3 x160ピン高速ストリップを備えたプラグオンモジュール
  • 16GTX高性能トランシーバー
  • 4 xGTトランシーバークロック入力
  • 166個のFPGAI/O（83個のLVDSペア）
• オンボードの高効率スイッチモードDC-DCコンバータ
• システムマネジメント
• eFUSEビットストリーム暗号化
• AESビットストリーム暗号化
• 良好なシグナルインテグリティのための均等に分散された電源ピン
• ユーザーLED

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TE0783-02-92I33MA Trenz ElectronicSoMとザイリンクスZynq-7045FPGA

追加情報

• メーカー品番: TE0783-02-92I33MA
