TE0812-02-EIVEFM2

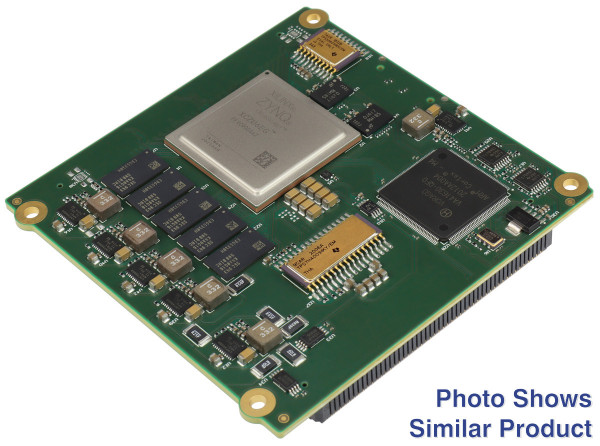

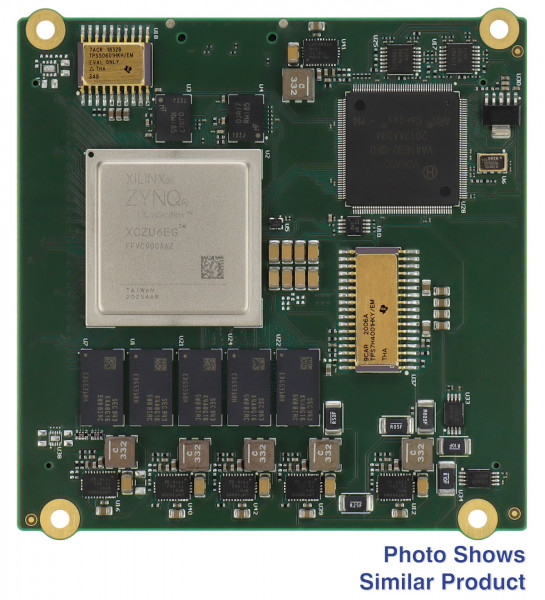

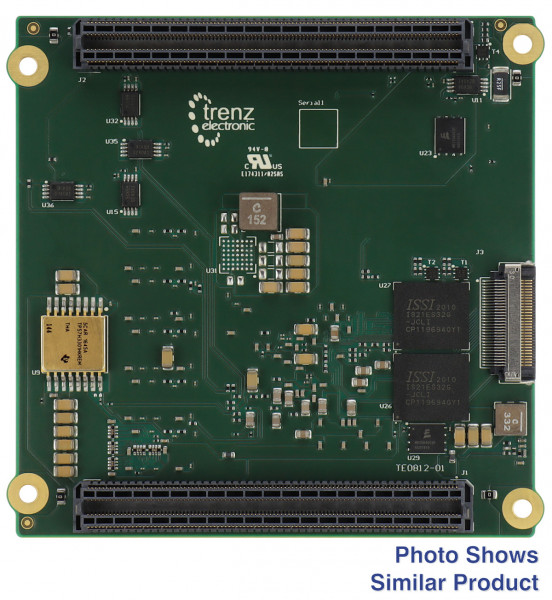

AMD Zynq™ UltraScale+™ ZU6EG-1I を搭載した CubeSat 用 MPSoC モジュール。 4GB DDR4 ECC

この商品は常時在庫しておりませんが、お客様からの受注生産（オンデマンド）となりますので、最小数量からお問い合わせください。Trenz Electronic TE0812-02-EIVEFM2 は、CubeSat 用に開発された強力なモジュールで、4GByte DDR4 SDRAM ECC を備えた AMD/Xilinx Zynq™ UltraScale+™ MPSoC、構成と動作用のデュアル 128MByte シリアル フラッシュ メモリ、デュアル 4Mbit MRAM、2 x 32GByte eMMC を統合しています。 :、すべてのオンボード電圧に対応する強力なスイッチモード電源。多数の構成可能な I/O は、堅牢な高速スタッキング接続を介して提供されます。すべての部品は、少なくとも -40°C ～ +85°Cの工業用温度範囲にあります。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • SoC/FPGA
    • パッケージ: FFVC900
    • デバイス: ZU6
    • エンジン：EG
    • スピードグレード: -1
    • 温度範囲: 工業用
  • RAM/ ストレージ
    • ECC 付き 4GByte DDR4 SDRAM
    • 2 x 32GByte eMMC:
    • 2 x 128MByteシリアルフラッシュ
    • 4MビットMRAM×2
  • 機内
    • ヴォラゴ VA41630-PQ176F0EBA
    • 2×B2B APM6-100-06.5-L-04-2
    • LSHM-130-01-F-DH-A-S-K-TR デバッグ インターフェイス
  • FPGA へのインターフェース
    • B2B コネクタ経由
      • 12×GTH
      • 4×GTR
      • 104 x HP PL I/O (+1.8V)
      • 17 x HP PL AD I/O (+1.8V)
      • 6 x HD PL I/O (+3.3V)
      • 2 x CAN の MIO
      • ETHのMIO
    • デバッグコネクタ経由
      • 2 x HD PL I/O (+3.3V)
      • ETHのMIO
      • UART 用の MIO
  • ヴォラゴへのインターフェース
    • B2B コネクタ経由
      • スペースワイヤー
      • イーサネット
      • 4×GPIO
      • 2×アナログ出力
      • PPSIn/PPSOut
      • UART
      • 2×CAN
      • I2C
    • デバッグコネクタ経由
      • リセット
      • UART
      • JTAG
  • パワー
    • B2Bコネクタ経由で12V電源が必要
  • 次元
    • 90mm×90mm
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0812-02-EIVEFM2 AMD/Xilinx Zynq™ UltraScale+™ ZU6EG を使用して CubeSat 用に開発された Trenz Electronic MPSoC モジュール

追加情報


リンク

製品名価格
TE0812-02-EIVEFM2オープンプライスお問い合わせ
