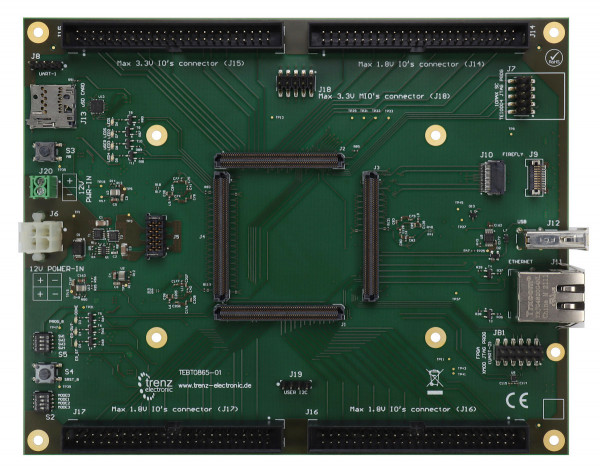

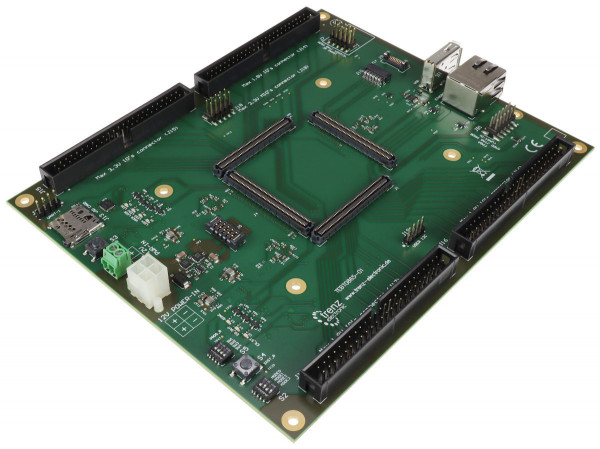

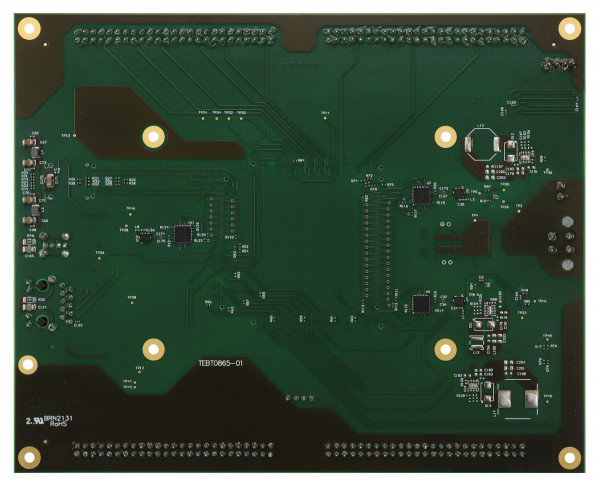

Trenz ElectronicMPSoCモジュールTE0865のテストボード

Trenz Electronic TEBT0865-01は、TrenzElectronicのTE0865MPSoCモジュールのテストボードです。テストボードは主にTE0865を保持するために使用され、さらに相互作用するために以下に説明するインターフェイスを提供します。

特徴

インターフェース

• USB-Aコネクタ
• ギガビットRJ45ジャック
• SDカードホルダー
• 4 x Samtec AcceleRateHD高密度B2Bコネクタ
• ホタルコネクタ
• XMOD FTDI JTAGアダプター用コネクター（JTAGおよびUART）
• TEI0004用コネクタ（JTAG）
• UARTヘッダー
• I2Cヘッダー
• 6 xGPIOのGPIOヘッダー
• 12 I/Oを備えた3xコネクタ（VCCO _max = 1,8 V）
• 12 I/Oのコネクタ（VCCO _max = 3,3 V）

機内

• 2 xDIPスイッチ
• 2xプッシュボタン
• ピンヘッダー
• 電圧レギュレータ

パワー

• 12.0V入力電源電圧

寸法

• 14.5 x 18 cm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 xTEBT0865-01モジュールTE0865用のTrenz電子テストボード

追加情報

• メーカー品番: TEBT0865-01
• Trenz Electronic TEBT0865 Wiki
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
