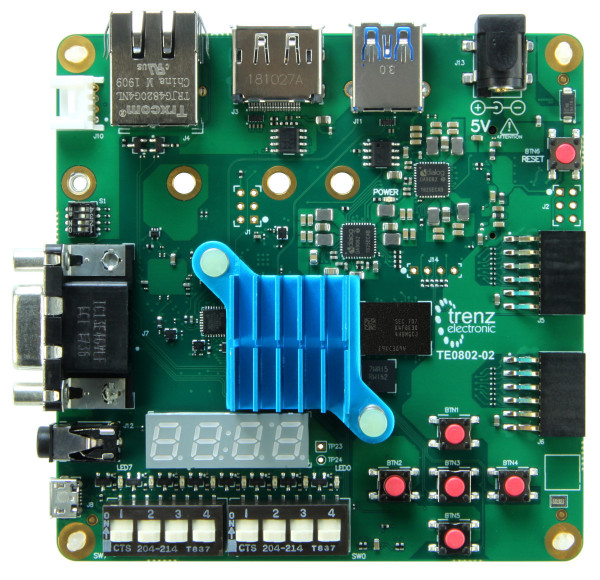

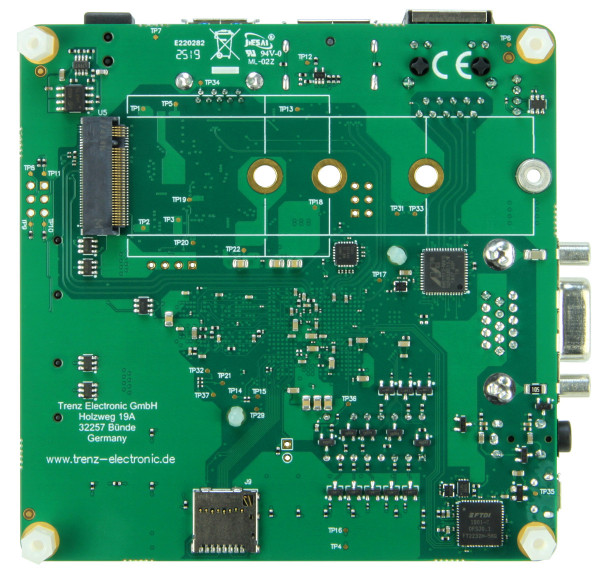

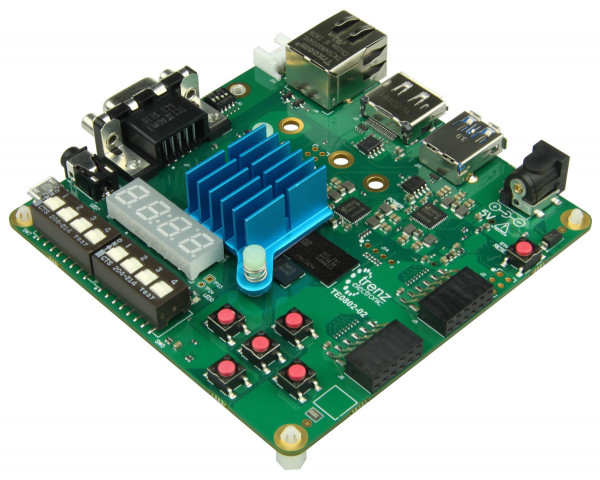

ザイリンクスZynqUltraScale+ZU2およびLPDDR4を搭載したMPSoC開発ボード

この製品の前身はTE0802-02-2AEU2-Aです。すべての変更は、製品変更通知（PCN）にあります。Trenz Electronic TE0802は、ザイリンクスZynqUltraScale+を統合した開発ボードです。FPGAおよびメモリチップ用の他のアセンブリオプションが利用可能です。すべての部品は、少なくとも0°Cから+85°Cの拡張温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• ザイリンクスZynqUltraScale+ XCZU2CG-1SBVA484E
• ストレージ
  • 1GByte LPDDR4
  • 32MバイトSPIフラッシュ
  • MicroSDカード
  • M2PCIeSSDのサポート
• 表示
  • DisplayPort
  • VGA
  • 4桁7セグメントLED
  • 8個のLED
• オーディオ：3.5mmジャック
• 2xPmodコネクタ
• コミュニケーションとデバッグ
  • USB 3.0ホスト（タイプAコネクタ）
  • USB JTAG/UARTマイクロUSB
  • ギガビットイーサネットRJ45
• 入力
  • 5つの押しボタン
  • 8ビットスライドスイッチ
  • リセットボタン
• EEPROM
• 電源：5Vプラグ
• サイズ：100mm＆times; 100mm。正確な数については、アセンブリ図をダウンロードしてください。

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1xTE0802-02-2AEV2-ザイリンクスZynqUltraScale+を搭載したMPSoC開発ボード

追加情報

• メーカー品番: TE0802-02-2AEV2-A
• Trenz Electronic TE0802 Wiki
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
