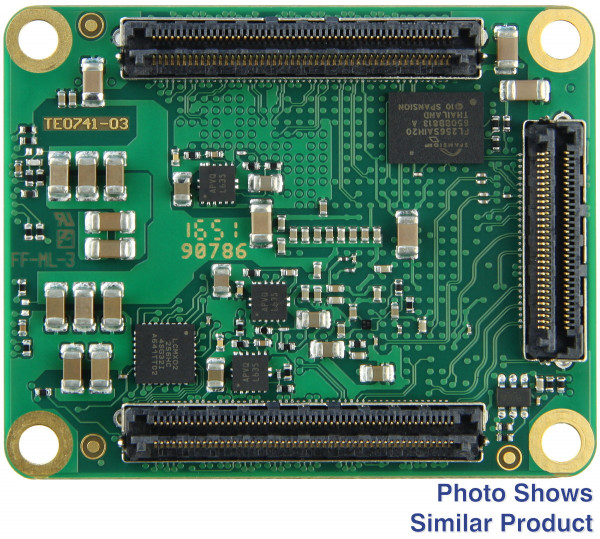

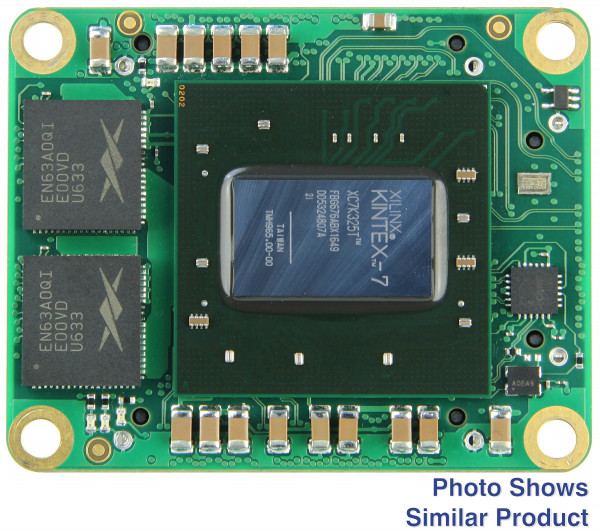

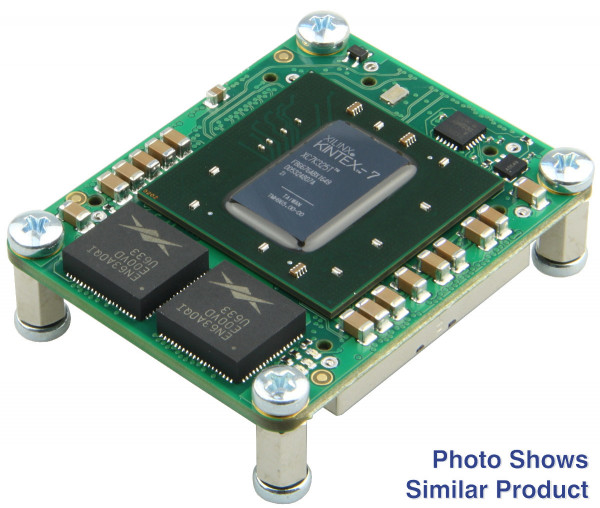

TE0741-04-D2C-1-A

ザイリンクス Kintex-7 325T-2CF を搭載した FPGA モジュール。 32MByte QSPI フラッシュ; 4×5cm

この製品の前身は TE0741-03-325-2CFです。すべての変更は 製品変更通知 (PCN)にあります。Trenz Electronic TE0741-04-D2C-1-A は、Xilinx Kintex-7 325T FPGA、構成および操作用の 8 つの MGT (マルチ ギガビット トランシーバー) および 32MByte フラッシュ メモリを統合した FPGA モジュールです。オンボード電圧。堅牢な高速スタッキング ストリップを介して、多数の構成可能な I/O が提供されます。これらすべてが、最も競争力のある価格で、クレジット カードよりも小さい小さな設置面積に収められています。4 x 5 cm フォーム ファクタのモジュールは、相互に完全に機械的互換性があり、電気的にも大部分互換性があります。すべての部品は、少なくとも 0°C ～ +70°C の商用温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクス Kintex-7 FPGA XC7K325T-2FBG676C
  • 256 MBit (32MByte) Quad-SPI フラッシュ メモリ (構成および操作用)
      からアクセス可能
    • FPGA
    • JTAG ポート (SPI 間接)
  • 8 つの MGT (マルチ ギガビット トランシーバー)
    • による FPGA 構成
    • JTAG (B2B コネクタ)
    • SPI フラッシュ メモリ
  • シャットダウン制御付きの 25 MHz 低ジッター発振器
  • プログラマブル クワッド クロック ジェネレータ (Silicon Labs Si5338)
  • オンボードの高効率 DC-DC コンバーター
    • 制御イネーブル付き MGT 電圧レギュレータ
    • コア電圧レギュレータ: 最大 30 A (バリアントによって異なります)
    • 供給電圧: 3.3 V または 3.3 V および 5 V
  • 2 x 100 ピンおよび 1 x 60 ピン Razor Beam 高速雌雄同体端子/ソケット ストリップ (標準 4 mm) を備えたプラグオン モジュール
  • B2B ストリップで使用可能な最大 144 (70T の場合は 94) のシングルエンド FPGA I/O ピン
  • 2 x ユーザー LED、1 x 完了 FPGA ピン LED
  • AES ビットストリーム暗号化
  • 良好なシグナル インテグリティのために電源ピンを均等に配置
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0741-04-D2C-1-A Trenz Electronic 4 x 5 cm FPGA モジュール、Xilinx Kintex-7 325T 付き
  • 8×ネジ
  • 4×ボルト

追加情報


リンク

製品名価格
TE0741-04-D2C-1-A136,800カートに入れる
