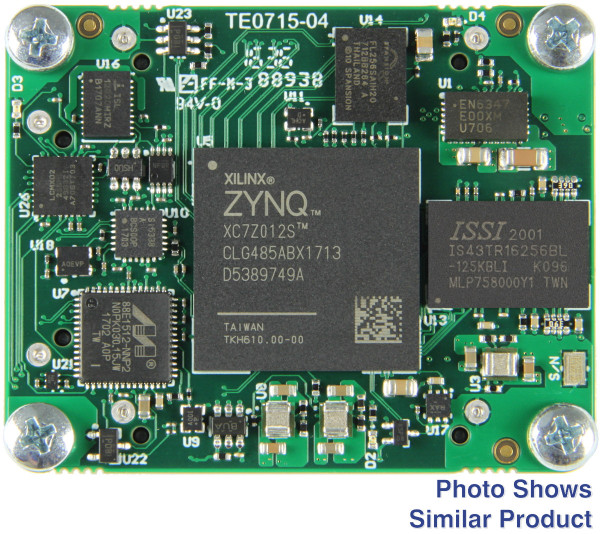

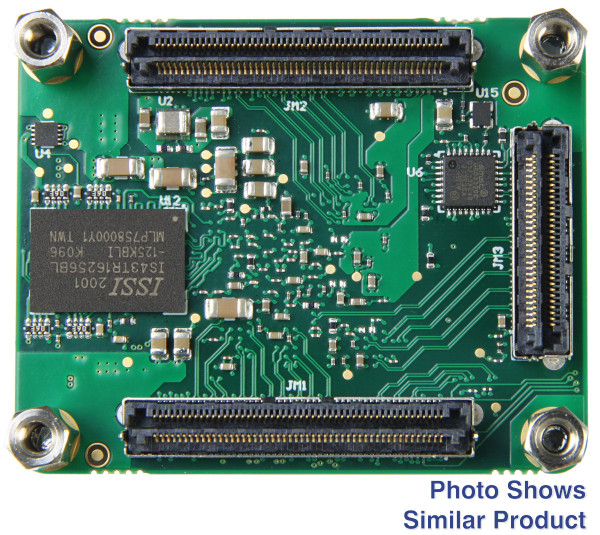

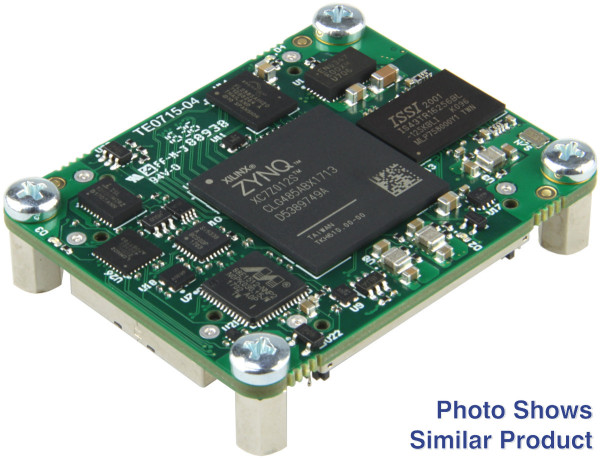

TE0715-05-21C33-A

ザイリンクスZynqZ-7012Sシングルコアを搭載したSoCモジュール。 1GByte DDR3L SDRAM; 4 x 5 cm

この商品は常に在庫があるわけではありませんが、お客様のご注文（オンデマンド）で生産されます。最小数量についてはお問い合わせください。この製品の前身はTE0715-04-21C33-Aです。すべての変更は、製品変更通知（PCN）にあります。Trenz Electronic TE0715-05-21C33-Aは、ザイリンクスZynq Z-7012Sと4つのMGTリンク、ギガビットイーサネットトランシーバー（物理層）、1GバイトDDR3L SDRAM、構成と操作用の32MバイトSPIフラッシュメモリを統合したSoCモジュールです。すべてのオンボード電圧用のスイッチモード電源。多数の構成可能なI/Oは、頑丈な高速スタッキングストリップを介して提供されます。このデバイスには、シングルコアARM Cortex-A9プロセッサが含まれており、スケーラブルなZynq-7000プラットフォームへの最低コストのエントリポイントを表します。最も競争力のある価格で、クレジットカードよりも小さいフットプリント。4 x 5 cmのフォームファクタのモジュールは、互いに完全に機械的かつ大部分が電気的に互換性があります。すべての部品は、少なくとも0°Cから+70°Cの商用温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクスZynqXC7Z012S-1CLG485C
  • 衝撃と高振動に強い
  • シングルコアARMCortex-766MHzまでのA9MPCore
  • SGMIIを備えた10/100/10003速ギガビットイーサネットトランシーバー（PHY）
  • MACアドレスEEPROM
  • USB2.0高速ULPIトランシーバー
  • 1Gバイト（32ビット）DDR3L SDRAM
  • 32MバイトQSPIフラッシュメモリ（XiPサポート付き）
  • プログラム可能なクロックジェネレーター：トランシーバークロック（デフォルトは125 MHz）
  • 2x100ピンおよび1x60ピンのかみそりビーム高速雌雄同体端子/ソケットストリップ（通常4 mm）を備えたプラグオンモジュール
  • 132個のFPGAI/ O（65個のLVDSペアが可能）および14個のPS-MIOがボード間コネクタで利用可能
  • 4つのGTP/GTXトランシーバー
  • オンボードの高効率DC-DCコンバータ
    • 4.0 Ax1.0V電源レール
    • 3.0 Ax1.5V電源レール
  • 温度補償RTC（リアルタイムクロック）
  • システムマネジメント
  • eFUSEビットストリーム暗号化
  • AESビットストリーム暗号化
  • ユーザーLED
  • シグナルインテグリティを高めるための均等に分散された電源ピン
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0715-05-21C33-A Trenz Electronic 4 x 5 cmSoCモジュールとザイリンクスZynqZ-7012S（シングルコアプロセッサ）
  • 8本のネジ
  • 4xボルト

追加情報


リンク

製品名価格
TE0715-05-21C33-A45,800カートに入れる
