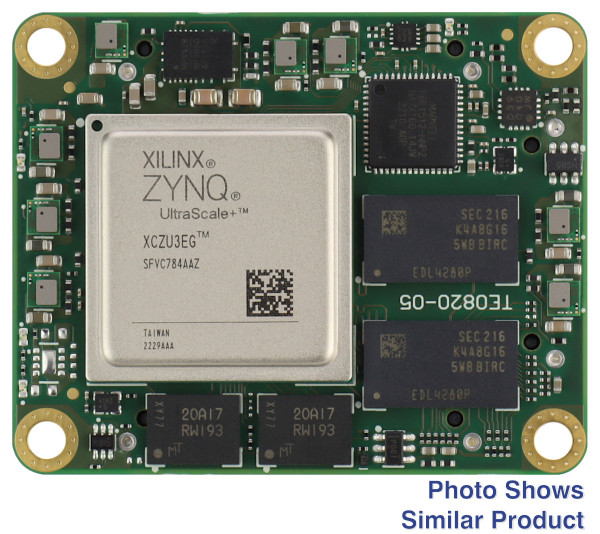

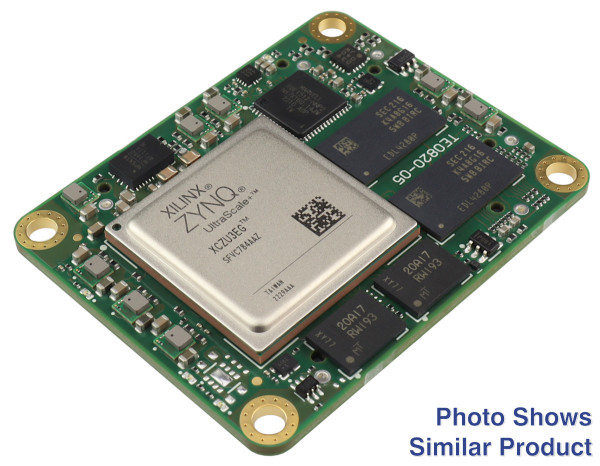

TE0820-05-2BE81ML
AMD Zynq™ UltraScale+™ ZU2EG-1E を搭載した MPSoC モジュール。 2GByte DDR4; 4×5cm。 LP
この商品は常時在庫しておりませんが、お客様からの受注生産（オンデマンド）となりますので、最小数量からお問い合わせください。この製品の前身は TE0820-05-2BE21MLです。すべての変更は製品変更通知 (PCN)に記載されています。注: 廃止管理、メモリは K4A8G165WB-BIRC から新しいリビジョン K4A8G165WC-BITDTCV に変更されました。このモジュールは、下部の 2.5 mm Samtec コネクタを除き、バリアント TE0820-05-2BE81MA と同一です。Trenz Electronic TE0820-05-2BE81ML は、AMD/Xilinx Zynq&trade を統合した産業グレードの MPSoC モジュールです。 UltraScale+™ ZU2EG、2GByte DDR4 SDRAM、構成と動作用の128MByteフラッシュメモリ、およびすべてのオンボード電圧に対応する強力なスイッチモード電源。多数の構成可能な I/O が、堅牢な高速スタッキング接続を介して提供されます。これらすべてを、クレジット カードよりも小さい設置面積で、最も競争力のある価格で実現します。4 x 5 cm のフォームファクタのモジュールは、相互に機械的に完全に互換性があり、電気的にもほぼ互換性があります。すべての部品は少なくとも 0°C ～ +85°C の拡張温度範囲にあります。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。
特徴
- FPGA
- デバイス: AMD/Xilinx Zynq™ UltraScale+™ XCZU2EG-1SFVC784E
- スピードグレード: -1
- 温度範囲: 拡張
- パッケージ: SFVC784
- グラフィック プロセッシング ユニット (GPU)
- RAM/ストレージ
- 2GByte DDR4 SDRAM
- デュアルパラレルモードの128MByte QSPIブートフラッシュ
- 8GByte eMMC: メモリ
- EUI-48 ノード ID を備えた MAC アドレスシリアル EEPROM
- 機内
- 格子MachXO2 CPLD
- PS GTR クロック用のプログラマブル クワッド PLL クロック ジェネレーター PLL
- 高速USB2 ULPIトランシーバー
- 4×LED
- インターフェース

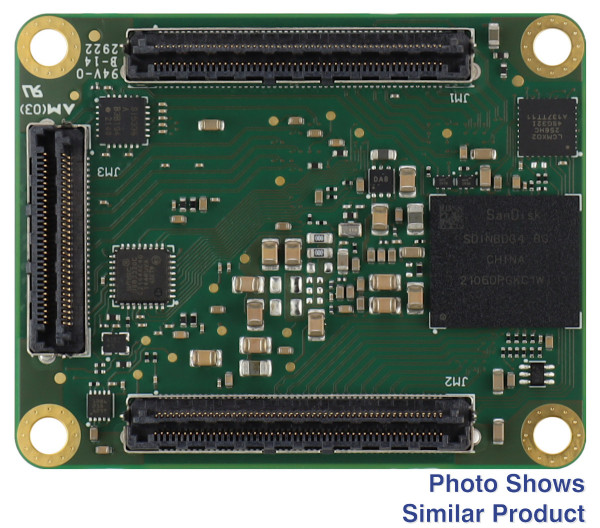

- 2 x 100 ピンおよび 1 x 60 ピン Razor Beam 高速雌雄同体端子/ソケット ストリップ (標準 4 mm) を備えたプラグオン モジュール
- ギガビット イーサネット トランシーバー PHY
- OTG を完全にサポートする高速 USB2 ULPI トランシーバー
- グラフィックプロセッサ Mali-400 MP2
- 132 x HP PL I/O (3 バンク)
- 14 x PS MIO (デフォルト構成では、MIO のうち 6 つは SD カード インターフェイス用)
- 4 x シリアル PS GTR トランシーバー
- 次のプロトコルをサポートする 4 つの高速シリアル I/O (HSSIO) インターフェイス:
- PCI Expressインターフェース
- SATA 3.1インターフェース
- 最大 4k x 2k のビデオ解像度を備えた DisplayPort インターフェイス
- 5 Gbit/s のラインレートを実装する USB 3.0 仕様準拠のインターフェイス
- 1 GB/s シリアル GMII インターフェイス
- パワー
- ボード上のすべての電源
- 次元
- 4×5cm
納品物
- 1 x TE0820-05-2BE81ML Trenz Electronic MPSoC モジュール (AMD/Xilinx Zynq™ 搭載) UltraScale+™ ZU2EG、ロープロファイルコネクタ (2.5 mm)
追加情報
- メーカー品番: TE0820-05-2BE81ML
- トレンズエレクトロニック TE0820 Wiki
- 当社の 4 x 5 cm モジュールには「LP」または「ロープロファイル」のマークが付いています。
- サポートフォーラム
リンク
| 製品名 | 価格 | |
|---|---|---|
| TE0820-05-2BE81ML | 60,800 | カートに入れる |
