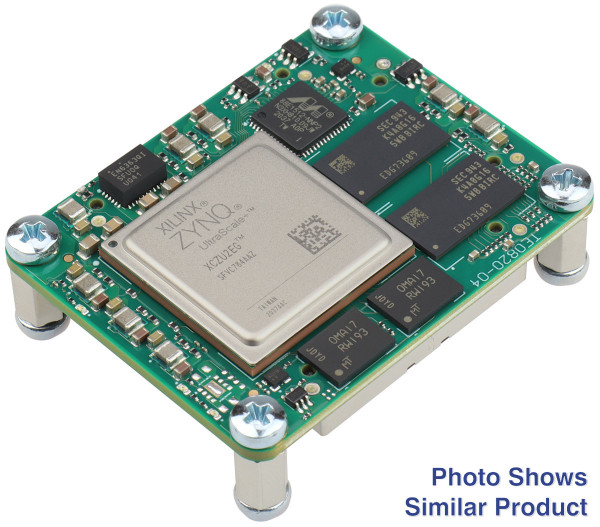

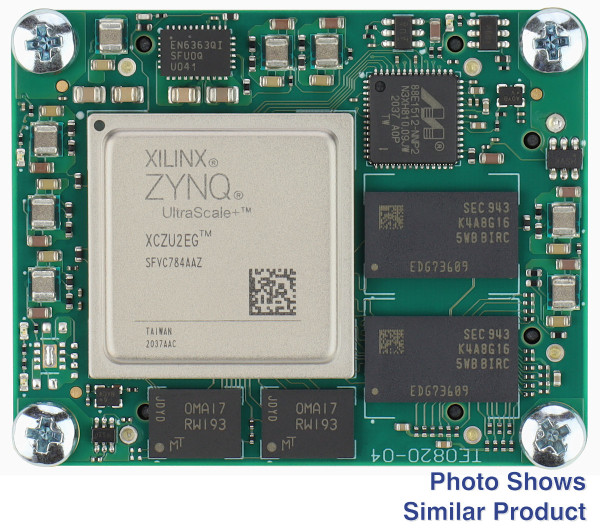

TE0820-05-2BI21MA

ザイリンクス Zynq UltraScale+ ZU2EG-1I を搭載した MPSoC モジュール。 2GB DDR4 SDRAM; 4×5cm

こちらの商品は常時在庫しておりませんので、受注生産（受注生産）となります。この製品の前身は TE0820-04-2BI21MAです。すべての変更は 製品変更通知 (PCN)にあります。Trenz Electronic TE0820-05-2BI21MA は、Xilinx Zynq UltraScale+ ZU2EG、構成および操作用の 2GByte DDR4 SDRAM、128MByte フラッシュ メモリ、およびすべてのオンボード電圧用の強力なスイッチ モード電源を統合した産業用グレードの MPSoC モジュールです。堅牢な高速スタッキング接続を介して、多数の構成可能な I/O が提供されます。これらすべてを、最も競争力のある価格で、クレジット カードよりも小さい小さな設置面積で実現します。4 x 5 cm のフォーム ファクタのモジュールは、相互に完全に機械的および大部分の電気的互換性があります。すべての部品は、少なくとも -40°C ～ +85°C の工業用温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクス Zynq UltraScale+ XCZU2EG-1SFVC784I
  • ZU2EG、784 ピン パッケージ
    • デュアル Cortex-R5 32 ビット ARM v7 リアルタイム プロセッシング ユニット (RPU)
    • 4 つの高速シリアル I/O (HSSIO)
    • 132 x HP PL I/O (3 バンク)
    • 14 x PS MIO (デフォルト構成では SD カード インターフェイス用の 6 つの MIO)
    • 4 x シリアル PS GTR トランシーバー
  • 衝撃や高振動に強い
  • グラフィック処理装置 (GPU)

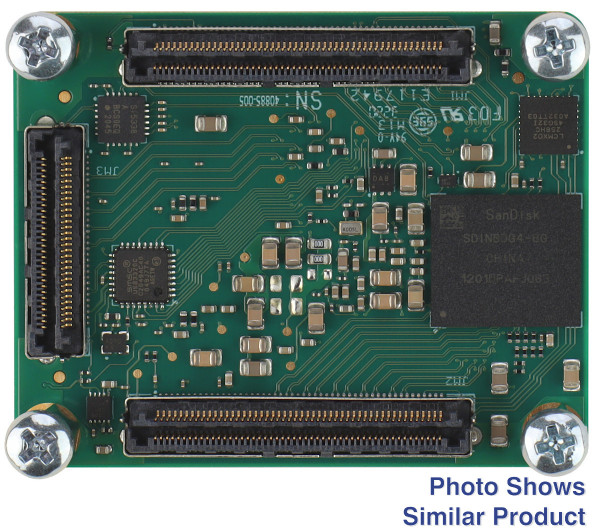

  • 2 x 100 ピンおよび 1 x 60 ピン Razor Beam 高速雌雄同体端子/ソケット ストリップ (標準 4 mm) を備えたプラグオン モジュール
  • 2GByte DDR4 SDRAM、32 ビット データバス幅
  • デュアル パラレル モードでの 128MByte QSPI ブート フラッシュ
  • 8GByte eMMC: メモリ (最大 64GByte)
  • PS GTR クロック用のプログラム可能なクワッド PLL クロック ジェネレーター PLL (オプションの外部リファレンス)
  • ギガビット イーサネット トランシーバー PHY
  • MAC アドレス シリアル EEPROM
  • OTG を完全にサポートする高速 USB2 ULPI トランシーバー
  • リアルタイムクロック
  • ボード上のすべての電源
  • 良好なシグナル インテグリティのために電源ピンを均等に配置
  • 4×5cmのフォームファクター
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0820-05-2BI21MA Trenz Electronic MPSoC モジュール (Xilinx Zynq UltraScale+ ZU2EG 付き)
  • 8×ネジ
  • 4×ボルト

追加情報


リンク

製品名価格
TE0820-05-2BI21MA53,800カートに入れる
