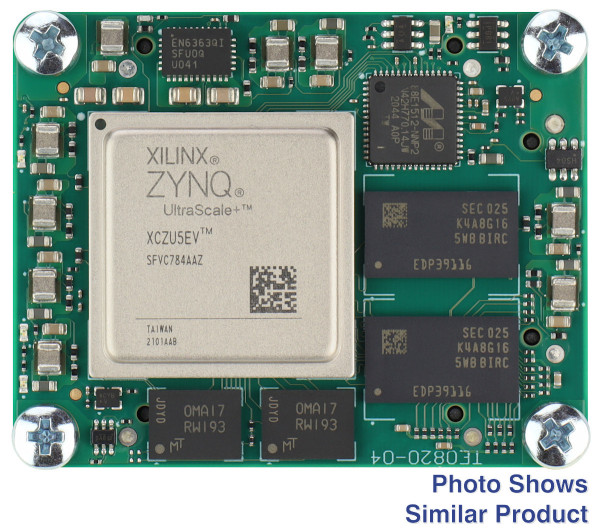

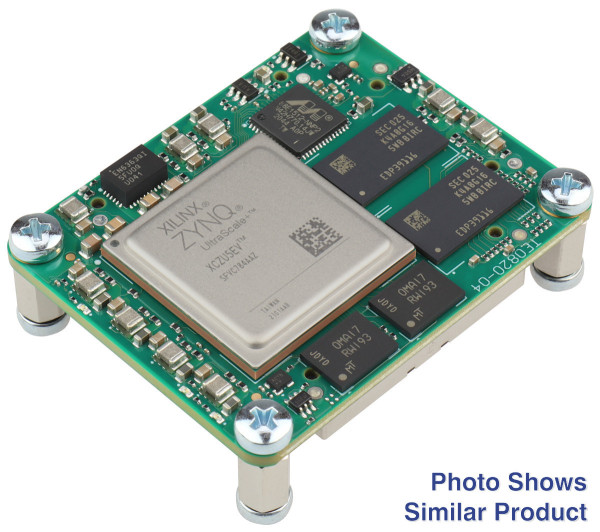

TE0820-05-5DI21MA

ザイリンクス Zynq UltraScale+ ZU5EV-1I を搭載した MPSoC モジュール。 2GB DDR4 SDRAM; 4×5cm

この商品は常時在庫しておらず、受注生産（受注生産）となります。最小数量はお問い合わせください。この製品の前身は TE0820-04-5DI21MAです。すべての変更は 製品変更通知 (PCN)にあります。Trenz Electronic TE0820-05-5DI21MA は、ザイリンクス Zynq UltraScale+ ZU5EV、2G バイト DDR4 SDRAM、構成および操作用の 128M バイト フラッシュ メモリ、およびすべてのオンボード電圧用の強力なスイッチ モード電源を統合した産業用グレードの MPSoC モジュールです。堅牢な高速スタッキング接続を介して、多数の構成可能な I/O が提供されます。これらすべてが、最も競争力のある価格で、クレジット カードよりも小さい小さな設置面積で提供されます。4 x 5 cm のフォーム ファクタのモジュールは、相互に完全に機械的および大部分の電気的互換性があります。すべての部品は、少なくとも -40°C ～ +85°C の工業用温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクス Zynq UltraScale+ XCZU5EV-1SFVC784I
  • ZU5EV、784 ピン パッケージ
    • アプリケーション プロセッサ: クアッドコア ARM Cortex-A53 MPCore
    • リアルタイム プロセッサ: デュアルコア ARM Cortex-R5 MPCore
    • グラフィックプロセッサー: Mali-400 MP2
    • ビデオコーデック: H.264/H.265
    • 次のプロトコルをサポートする 4 つの高速シリアル I/O (HSSIO) インターフェイス:
      • PCI Express インターフェイス バージョン 2.1 準拠
      • SATA 3.1仕様準拠インターフェース

      • 最大 4k x 2k のビデオ解像度を持つ DisplayPort ソース専用インターフェース

      • 5 Gbit/s のライン レートを実装する USB 3.0 仕様に準拠したインターフェイス
      • 1 GB/秒のシリアル GMII インターフェイス
    • 132 x HP PL I/O (3 バンク)
    • 14 x PS MIO (デフォルト構成では SD カード インターフェイス用の 6 つの MIO)
    • 4 x シリアル PS GTR トランシーバー
  • 衝撃や高振動に強い
  • グラフィック プロセッシング ユニット (GPU) + ビデオ コーデック ユニット (VCU)

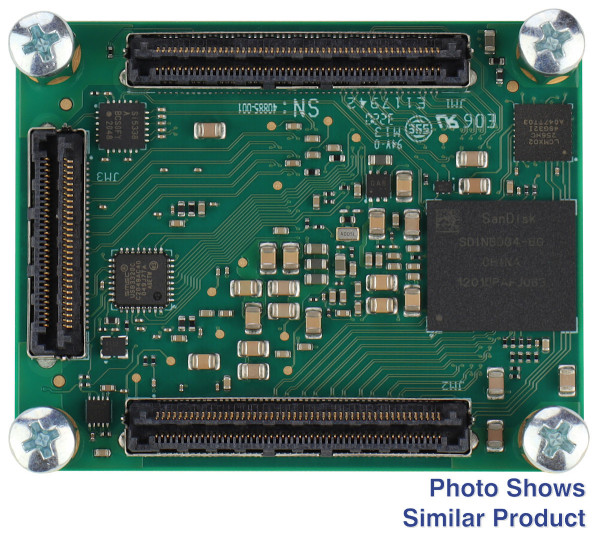

  • 2 x 100 ピンおよび 1 x 60 ピン Razor Beam 高速雌雄同体端子/ソケット ストリップ (標準 4 mm) を備えたプラグオン モジュール
  • 2GByte DDR4 SDRAM、32 ビット データバス幅
  • デュアル パラレル モードでの 128MByte QSPI ブート フラッシュ
  • 8GByte eMMC: メモリ (最大 64GByte)
  • PS GTR クロック用のプログラム可能なクワッド PLL クロック ジェネレーター PLL (オプションの外部リファレンス)
  • ギガビット イーサネット トランシーバー PHY
  • EUI-48 ノード ID を備えた MAC アドレス シリアル EEPROM
  • OTG を完全にサポートする高速 USB2 ULPI トランシーバー
  • ボード上のすべての電源
  • 良好なシグナル インテグリティのために電源ピンを均等に配置
  • 4×5cmのフォームファクター
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • ザイリンクス Zynq UltraScale+ ZU5EV を搭載した 1 x TE0820-05-5DI21MA Trenz 電子 MPSoC モジュール
  • 8×ネジ
  • 4×ボルト

追加情報


リンク

製品名価格
TE0820-05-5DI21MA143,800カートに入れる
