TE0712-03-81I36-L

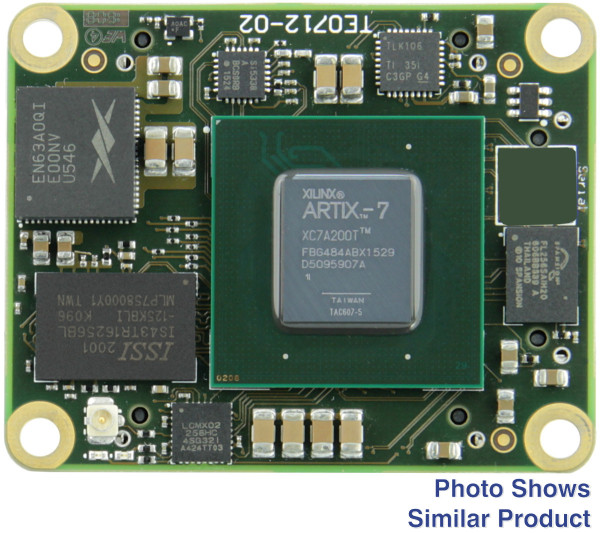

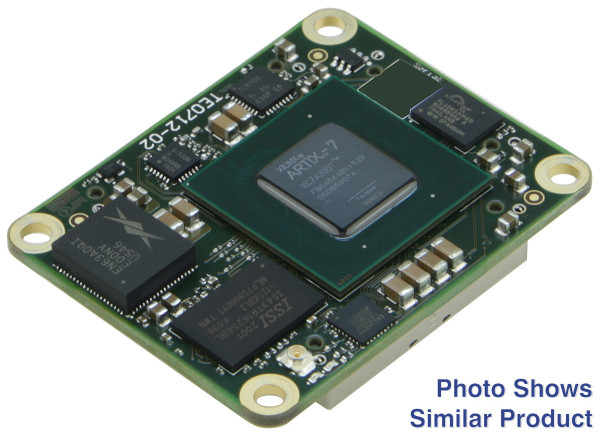

ザイリンクス Artix-7 XC7A200T-1I を搭載した FPGA モジュール。 1GB DDR3; 4×5cm;ロープロファイル

この商品は常時在庫しておらず、受注生産（受注生産）となります。最小数量はお問い合わせください。この製品の前身は TE0712-02-81I36-Lです。すべての変更は 製品変更通知 (PCN)にあります。このモジュールは、下部の 2.5 mm Samtec コネクタを除いて、バリアント TE0712-03-81I36-A と同じです。Trenz Electronic TE0712-03-81I36-L は、Xilinx Artix-7 200T FPGA、1GByte DDR3 メモリ、構成および操作用の 32MByte フラッシュ メモリ、10/100 Mbit イーサネット トランシーバ、および強力なスイッチを統合した産業用グレードの FPGA モジュールです。すべてのオンボード電圧用のモード電源。堅牢な高速スタッキング ストリップを介して、多数の構成可能な I/O が提供されます。4 x 5 cm のフォーム ファクタのすべてのモジュールは、機械的に互換性があります。これらすべてが、最も競争力のある価格で、クレジット カードよりも小さい小さなフットプリントに収まっています。4 x 5 cm のフォーム ファクタのモジュールは、相互に完全に機械的および大部分の電気的互換性があります。すべての部品は、少なくとも -40°C ～ +85°C の工業用温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクス Artix-7 XC7A200T-1FBG484I
  • 耐衝撃性と振動性に優れた堅牢性
  • 32MByte (256 Mbit) Quad-SPI フラッシュメモリ
  • 4 つの GTP (高性能トランシーバー) レーン
    • GTP (高性能トランシーバー) クロック入力
  • 1GB (32ビット) DDR3 SDRAM
  • RMII モードの 10/100 Mbit イーサネット PHY
    • MAC アドレス EEPROM
  • プログラム可能な低ジッタ PLL (Silicon Labs Si5338)
  • オンボードの高効率 DC-DC コンバーター
    • 12A x 1.0V パワーレール
    • 1.5A x 1.8V パワーレール
    • 1.5A x 1.5V パワーレール
  • 供給電圧: 3.3V または 3.3V と 5V

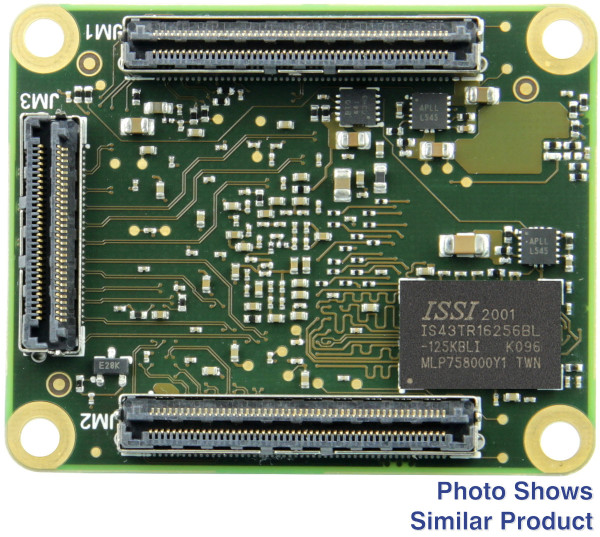

  • 2 x 100 ピンおよび 1 x 60 ピン Razor Beam 高速雌雄同体端子/ソケット ストリップ (ロー プロファイル 2.5 mm) を備えたプラグオン モジュール
  • ボード間コネクタで使用可能な 158 個の FPGA I/O (78 個の差動ペア)
  • システム管理と電源シーケンシング
  • eFUSE ビットストリーム暗号化
  • AES ビットストリーム暗号化
  • 2 つのユーザー設定可能な LED
  • 良好なシグナル インテグリティのために電源ピンを均等に配置
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0712-03-81I36-L Trenz Electronic 4 x 5 cm FPGA モジュール、Xilinx Artix-7 200T 付き - 図のように、スペーサー ボルトとネジなし -

追加情報


リンク

製品名価格
TE0712-03-81I36-L60,800カートに入れる
