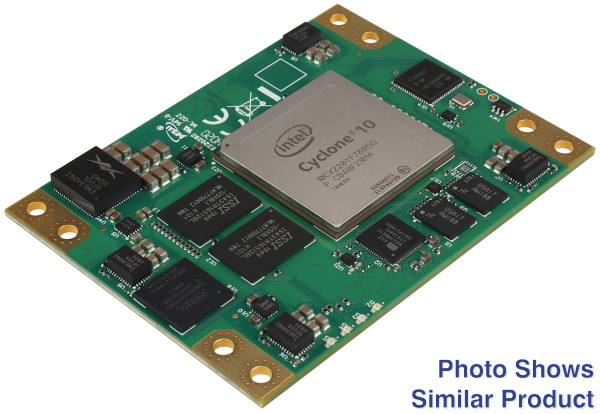

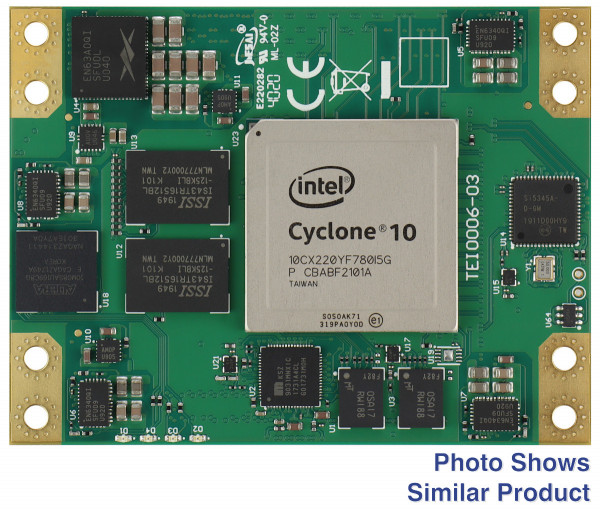

Intel Cyclone 10 GX 10CX220を搭載したFPGAモジュール。 2GByte DDR3L; 6×8cm

この製品の前身は TEI0006-03-220-5Iです。すべての変更は製品変更通知 (PCN)に記載されています。Trenz Electronic TEI0006 は、Intel Cyclone 10 GX をベースにした産業グレードのモジュールです。インテル Cyclone 10 GX デバイス・ファミリーは、前世代の低コスト FPGA よりも高いコア、トランシーバー、および I/O パフォーマンスを提供します。すべての部品は少なくとも -40°C ～ +85°Cの工業用温度範囲にあります。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• インテル® Cyclone 10 GX 工業用 [10CX220YF780I5G]
  • パッケージ: FBGA-780
  • スピードグレード: 5 (最速)
  • 温度: -40°C ～ 100°C
  • ご要望に応じて互換性のあるデバイス 10CX150 および 10CX105 をアセンブリ バリアントとしてパッケージ化可能
• 2 x SDRAM DDR3L メモリ IC 8 ギガビット (1 ギガバイト)、ハーフレート: 533 MHz; 4 分の 1 レート: 最大800MHz
• 2 x 1 Gbit QSPI ブート フラッシュ (合計: 256MByte)
• ギガビット イーサネット x 1
• 10 チャンネル、任意の周波数、任意の出力のジッター減衰器/クロック乗算器
• インテル®システム コントローラー (CPLD) としての MAX 10
• 2 K ビット EEPROM メモリ

• 4 x ユーザー LED

• I/O インターフェイス: 226/94/46 (IO/DIFF.ペア/LVDS ペア)
• 12 x 12.5 Gbps トランシーバー

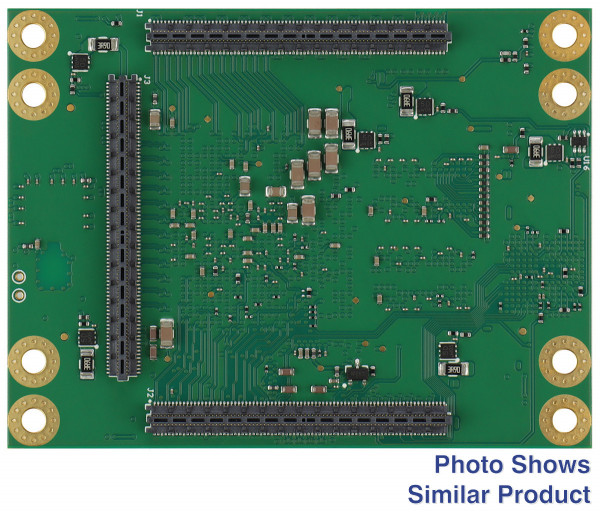

• 基板間 (B2B) 接続: 160 ピン Samtec Razor Beam (ST5) コネクタ x 3 を備えたプラグオン モジュール

• 5 V 電源

• 寸法: 8 cm x 6 cm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TEI0006-04-API23A Trenz Electronic FPGA モジュール (Intel Cyclone 10 GX 搭載)

追加情報

• メーカー品番: TEI0006-04-API23A
