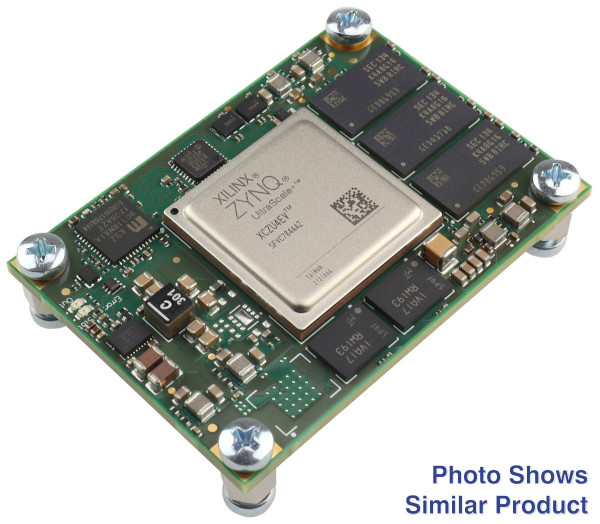

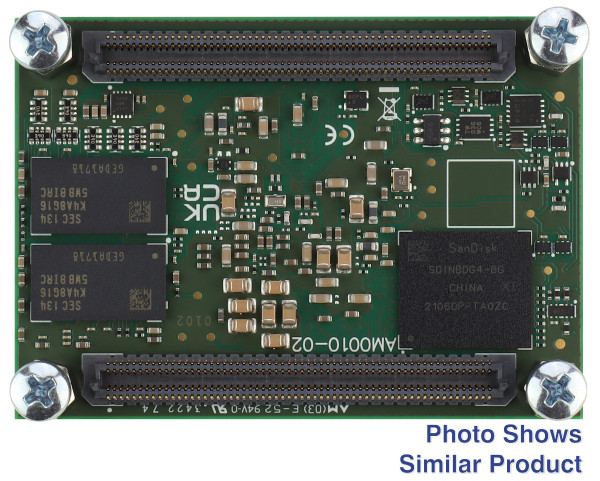

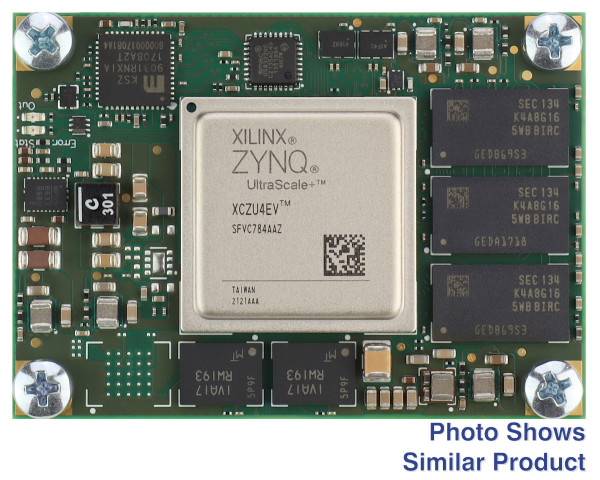

ザイリンクス Zynq UltraScale+ ZU2CG-1E を搭載した MPSoC モジュール。 4GB DDR4; 4×5.6cm

この製品の前身は AM0010-01-2AE21MAです。すべての変更は 製品変更通知 (PCN)にあります。Trenz Electronic AM0010-02-2AE21MA は、Xilinx Zynq UltraScale+ ZU2CG、ECC 付き 4G バイト DDR4 SDRAM、構成と操作用の 2 x 64M バイト フラッシュ メモリ、およびすべてのオンボード電圧用の強力なスイッチ モード電源を統合した MPSoC モジュールです。堅牢な高速スタッキング接続を介して、多数の構成可能な I/O が提供されます。これらすべてが、最も競争力のある価格で 4 x 5.6 cm の小さな設置面積に収められています。これらの高密度統合モジュールは、クレジット カードよりも小さく、いくつかのバリエーションで利用できます。すべての部品は、少なくとも 0°C ～ +85°C の拡張温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• SoC
  • デバイス: ZU2
  • エンジン：CG
  • スピードグレード: -1
  • 温度範囲: 拡張
  • パッケージ: SFVC784
• RAM/ストレージ
  • ECC 付き 4G バイト DDR4 SDRAM
  • 8GB eMMC:
  • 2 x 64MByte シリアル フラッシュ
  • MACアドレス付きEEPROM
• オンボード
  • ギガビット イーサネット トランシーバー
  • USBトランシーバー
  • オプティガトラストM
  • 暗号認証
  • 発振器
  • アナログマルチプレクサ
• インターフェース
  • 2 x B2B コネクタ (ADM6)
    • 最大 204 PL IO
    • 最大 22 PS MIO
    • 4GTR
    • 4 GTH (ZU4 および ZU5 のみ)
    • ETH、USB、I2C、JTAG、...
• パワー
  • 5V ...B2Bコネクタ経由の12V電源が必要
• ディメンション
  • 40×56,4mm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x AM0010-02-2AE21MA Trenz Electronic MPSoC モジュール (Xilinx Zynq UltraScale+ ZU2CG 付き)
• 8×ネジ
• 4×ボルト

追加情報

• メーカー品番: AM0010-02-2AE21MA
