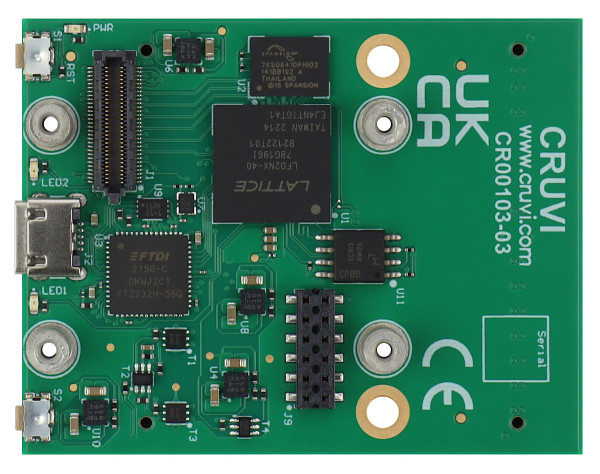

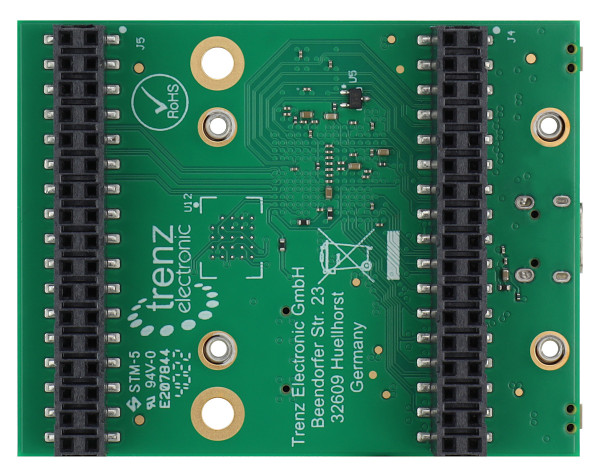

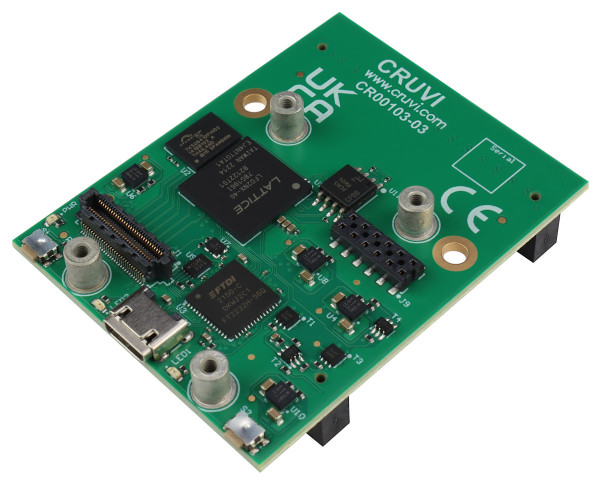

CRUVI Certus-NX ベースボード、Lattice Certus-NX FPGA 搭載。 8MBのRAM。 4.5×5.7cm

この製品の前身は CR00103-02-Aです。すべての変更は製品変更通知 (PCN)に記載されています。このボードは、Lattice の Nexus FPGA Certus-NX に基づいており、新しい CRUVI 規格 (www.cruvi.com) に従って設計されています。

特徴

• 機内
• Certus NX LFD2NX-40-7BG196I FPGA
• FTDI (マイクロ USB コネクタ経由の JTAG および UART)
• LED 3 個 (電源インジケーター 1 個、ユーザー 2 個)
• 2 x ユーザープッシュボタン

• RAM/ ストレージ
• EEPROM
• 8MB ハイパーRAM
• 16 MB QSPI フラッシュ メモリ

• インターフェース
  • マイクロUSB2.0
  • クルヴィ
    • 2×34ピンコネクタ
    • 1×高速60ピンコネクタ
    • 1×低速12ピンコネクタ

• パワー
  • マイクロ USB コネクタまたは 2 x 34 ピン コネクタ

• 次元
  • 57.5 mm x 44.85 mm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x CR00103-03-A Trenz Electronic CRUVI Certus-NX ベースボード、格子 Certus-NX FPGA 付き
• 4×ネジ

追加情報

• メーカー品番: CR00103-03-A
• トレンツ エレクトロニック CR00103 Wiki
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
