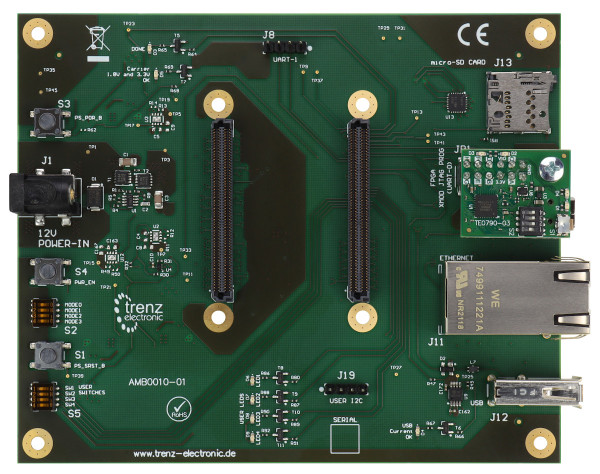

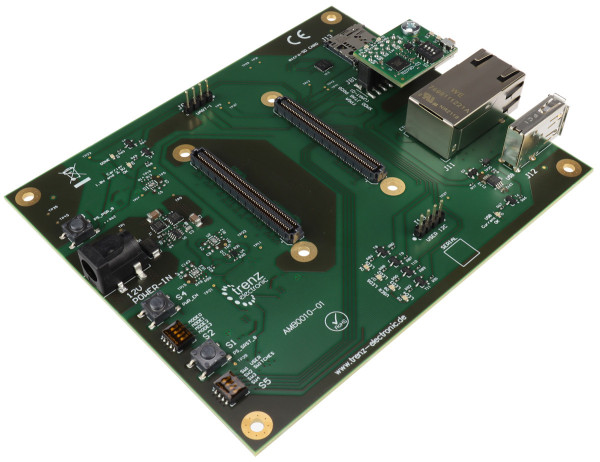

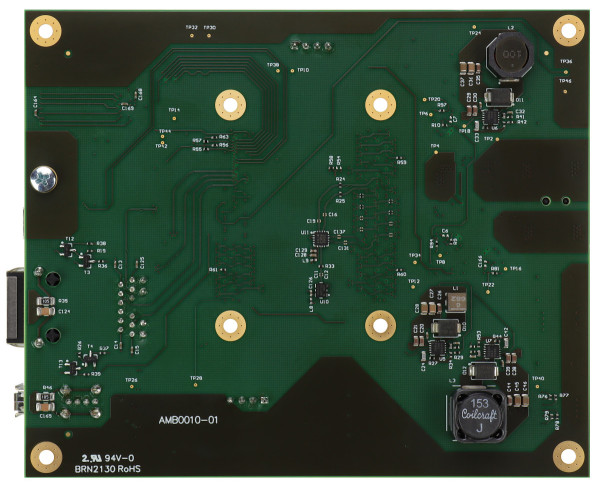

Trenz Electronic AM0010 用ベースボード

Trenz Electronic ベース ボード AMB0010 は、Trenz Electronic モジュール AM0010 の使用のために特に設計および開発されました。

特徴

• のために設計されました。
  • AM0010シリーズ
• 機内
• 2×B2Bコネクタ(ADF6)
• クロックバッファ
• 発振器
• インターフェース
• RJ45 LANソケット
• XMOD (JTAG+UART から USB)
• UARTヘッダー
• I2Cヘッダー
• 4 x ユーザー DIP スイッチ
• 4×ユーザーLED
• マイクロSDカードソケット
• USBコネクタ
• GTH、IO、GPIO のループバック
• パワー
  • 12Vの入力電源電圧
• 次元
  • 128×106mm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x AMB0010-01-B AM0010 MPSoC モジュール用 Trenz 電子ベースボード

組み立て済みのアクセサリを含む

• 1 x XMOD FTDI JTAG アダプター TE0790-03、ザイリンクス ツールと互換性あり

追加情報

• メーカー品番: AMB0010-01-B
• トレンズエレクトロニック AMB0010 Wiki
• サポートフォーラム
