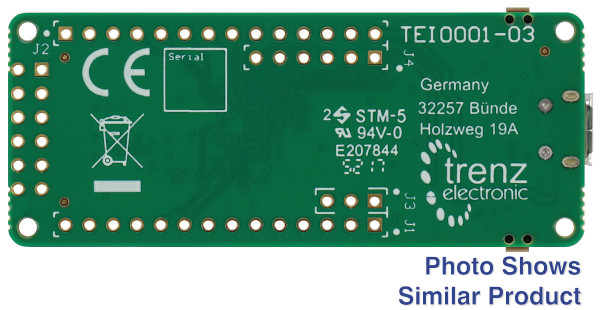

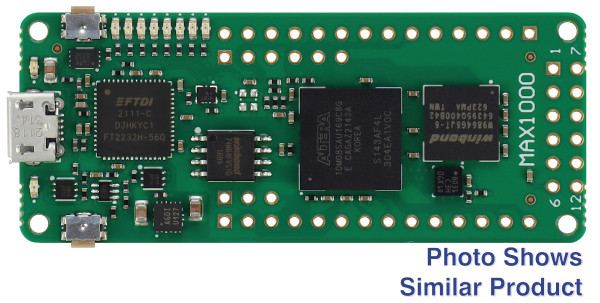

MAX1000 - IoT メーカーボード; 8kLE; 8MByte SDRAM; 8MByteフラッシュ; 6.15×2.5cm

この製品の前身は TEI0001-03-DBC83Aです。すべての変更はProduct Change Notification (PCN)に記載されています。新しい FPGA IoT Maker ボードは、エンドツーエンドのアプリケーション開発向けに設計され、コストが最適化されています。Arrow MAX1000 ボードは、カスタム アプリケーションに直接インストールすることも、完全に別のボードに統合することもできます。これは、開発用に柔軟で低コストの FPGA プラットフォームを必要とする新興企業、大学、または既存の機器メーカー向けに作成されました。カスタマイズされたバリエーションも提供できます。メーカーボードの中心には、8000 個のロジック要素を備えたコンパクト (11x11mm) Intel MAX 10 FPGA が搭載されています。この単一チップには、統合フラッシュ メモリ、アナログ信号用の 1Msps 12 ビット ADC、および 3.3V 電源が含まれています。その他の機能には、組み込みSRAM、DSPブロック、ミリ秒以内のインスタントオン、およびマイクロコントローラタスクを実行するインテルのNIOS IIソフトコア組み込みプロセッサを実装する機能が含まれます。MAX1000の電源は、USBポートまたは経由で5Vとして供給できます。別のピン。統合コイルを備えた Enpirion DC/DC コンバータが、ボード上で使用される 3.3V 電源を生成します。MEMS 発振器は、FPGA と USB ブリッジにクロック供給を提供します。低消費電力の 3 軸加速度センサーこれも MEMS テクノロジーに基づいています。 IoT アプリケーションでしばしば必要となる位置および動きの検出に使用できます。外部SDRAMは、アプリケーションデータのストレージまたはNIOS IIプロセッサのメモリとして使用できます。FPGAの使用を簡単に紹介するために、NIOS IIソフトIPコントローラを使用した一連のデモプロジェクトがMAX1000に提供されています。8 個の構成可能な LED をステータス表示に使用でき、ユーザー入力は 2 つのボタンで行うことができます。Arduino MKR 標準に基づく 2 列コネクタと Pmod プラグにより??、ワイヤレス IC やセンサー用のアダプター ボードを接続する機能など、柔軟な接続オプションが提供されます。

出典: Arrow Electronics

特徴

機能	標準(TEI0001-04-DBC83A)	カスタマイズ済み
最大 10	8 kLE	2-16 kLE
- フラッシュ	デュアルインサイド	シングル/デュアル
- ADC	8x 12 ビット	オプション。8x 12 ビット
- 温度範囲	0 ...85°C	-40 ...125°C
- 供給	USB/ピン	USB/ピン
SDRAM	8 MB	8 MB～64 MB
3 軸 MEMS	LIS3DH	その他
USB プログラマ	機内	オンボード/JTAG
MEMS オシレータ	12MHz	すべての周波数
スイッチ/LED:	2 倍/8 倍	オプション
Pmod/ヘッダー	いいえ	オプション

納品物

• 1 x TEI0001-04-DBC83A Trenz Electronic FPGA モジュール (Intel MAX 10 FPGA 搭載)

追加情報

• メーカー品番: TEI0001-04-DBC83A
• Trenz Electronic MAX1000 Wiki
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
