AMD Artix™ 7 35T-2I を搭載した FPGA モジュール; 16MByteフラッシュ; 3;3V 構成。 3×4cm

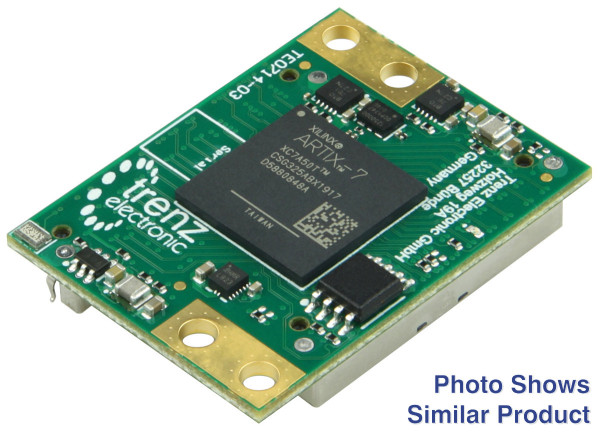

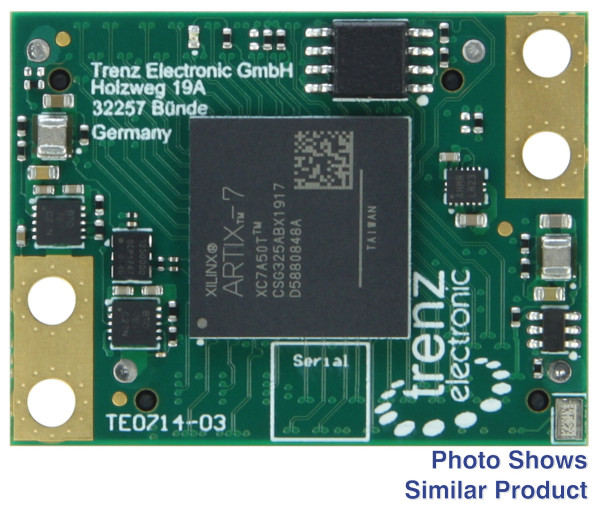

この製品の前身は TE0714-03-35-2Iです。すべての変更は製品変更通知 (PCN)に記載されています。Trenz Electronic TE0714-04-42I-7-B は、AMD/Xilinx Artix™ を統合した産業グレードの FPGA モジュールです。 7 構成および操作用の 35T、16MByte QSPI フラッシュ メモリと、すべてのオンボード電圧に対応する強力なスイッチモード電源。多数の構成可能な I/O は、堅牢な高速スタッキング ストリップを介して提供されます。これらすべてが、クレジット カードの半分以下の小さな設置面積で、最も競争力のある価格で提供されます。すべての部品は、少なくとも工業用温度範囲 -40°C です。 +85°Cまで。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• AMD/ザイリンクス Artix™ 7 XC7A35T-2CSG325I
• 高い衝撃や振動に対する耐久性
• 16MByte QSPIフラッシュメモリ
• MGT クロッキング用の差動 MEMS 発振器
• PLクロック用MEMS発振器（オプション）

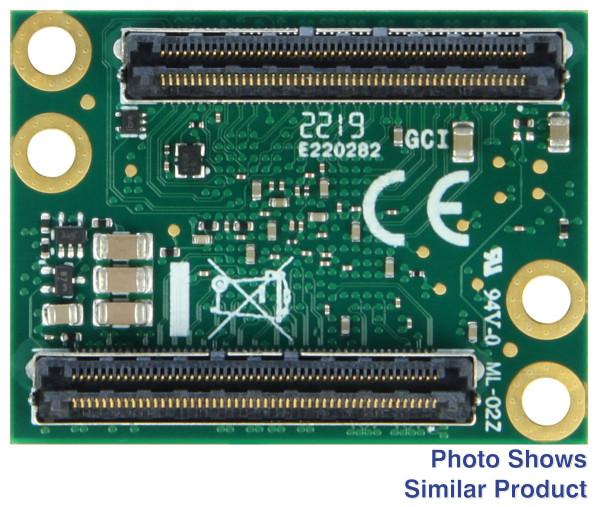

• 2つのプラグオンモジュール100 ピン高速雌雄同体ストリップ
  • 138 FPGA I/O (最大 68 差動) + 5 I/O (QSPI またはユーザー I/O)
  • XADC アナログ入力
  • 4 GTP (高性能トランシーバー) レーン
  • GT基準クロック入力
  • 最適化された I/O ピンと電源ピンにより良好な信号整合性が実現
• オンボード高効率DC-DCコンバータ
• すべてのオンボードコンポーネント用の電源
• eFUSE ビットストリーム暗号化 (AES)
• ユーザー設定可能な LED 1 つ
• サイズ：3×4cm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TE0714-04-42I-7-B Trenz Electronic FPGA モジュール (AMD/Xilinx Artix™ 搭載) 7 35T

追加情報

• メーカー品番: TE0714-04-42I-7-B
