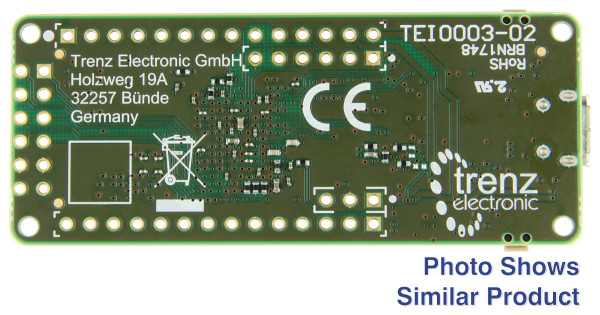

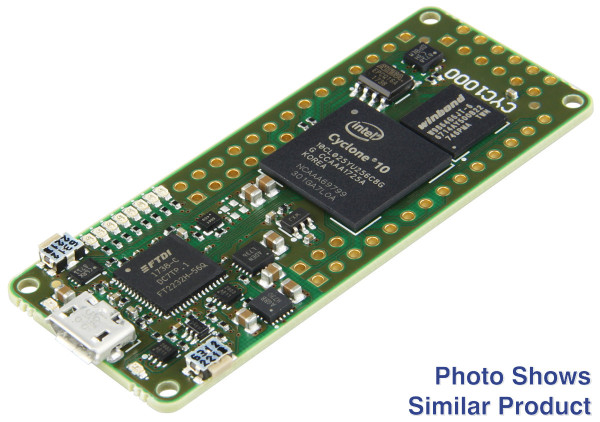

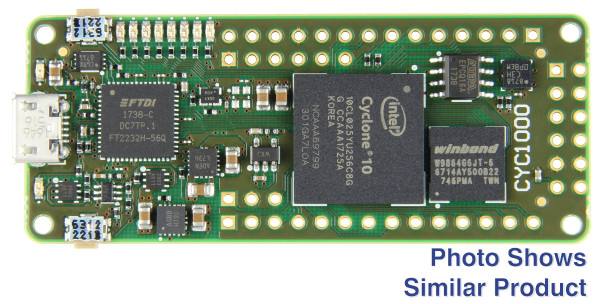

Cyclone 10 FPGA を搭載した CYC1000; 8MB SDRAM。 8 MB フラッシュ。 6.15×2.5cm

この製品の前身は TEI0003-02です。すべての変更は製品変更通知 (PCN)に記載されています。Trenz Electronic TEI0003-03-QFCR4A は、Intel Cyclone 10 LP FPGA、8MByte SDRAM、8MByte フラッシュ、および超低電力高性能 3 軸加速度計を統合した小型で強力な FPGA モジュールです。

特徴

• Intel Cyclone 10 LP FPGA:25 kLE、66 メモリ ブロック (9K)、594 メモリ ブロック (Kb)、18 x 18 乗算器 ->66
• 8MByte SDRAM
• 8MByteフラッシュ(W25Q64JVSSIQ)
• ST マイクロエレクトロニクス LIS3DH 3 軸加速度計
• 21 I/O Arduino MKR 互換ヘッダー
• Micro USB2 コネクタ経由の JTAG および UART
• 23 GPIO 用の 2 x 14 ピン ヘッダー (2.54 mm ピッチ)
• 2 GPIO 用の 1 x 3 ピンヘッダー
• Pmod: 2x6 ピンのサポート
• 8 x 構成可能な LED
• 1 x ユーザープッシュボタン
• オンボード電圧レギュレータを備えた 5.0 V 単一電源
• サイズ：6.15×2.5cm

デフォルトのアセンブリ バリアント: 10CL025 25kLE 搭載、考えられるバリエーション: 10CL006、10CL010、10CL016コストまたはパフォーマンスの最適化のためのその他のアセンブリ オプションと、ご要望に応じて大量価格も利用可能です。

納品物

• 1 x TEI0003-03-QFCR4A Trenz Electronic FPGA モジュール (Intel Cyclone 10 LP FPGA 搭載)
• ユーザーマニュアル

追加情報

• メーカー品番: TEI0003-03-QFCR4A
• トレンズエレクトロニック CYC1000 Wiki
• サポートフォーラム
