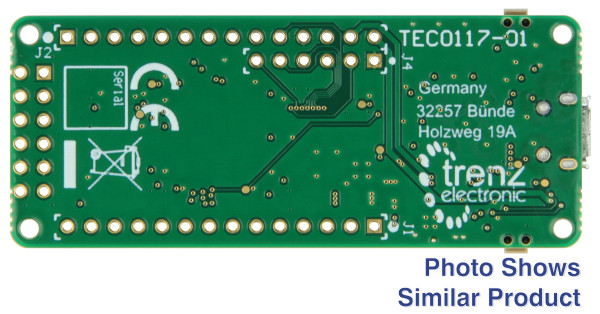

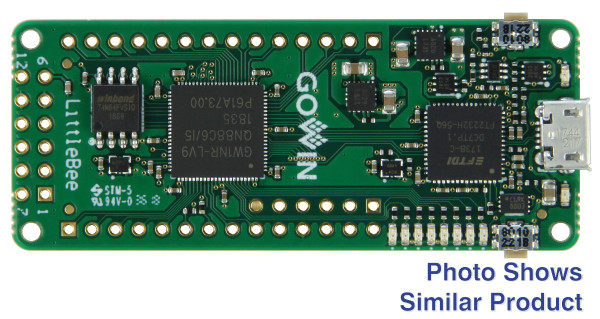

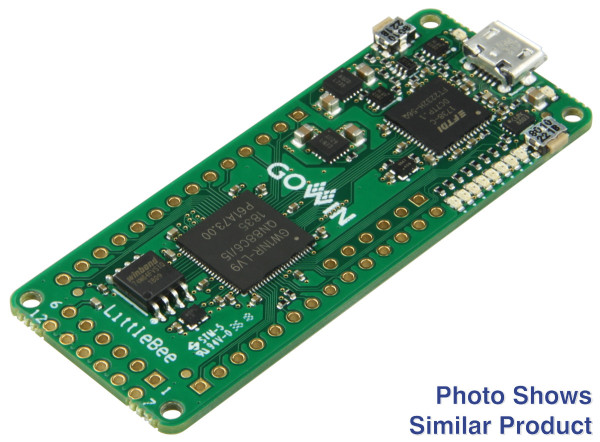

GOWIN LittleBee および 8MByte 内部 SDRAM を備えた FPGA モジュール

この製品の前身は TEC0117-01です。すべての変更は 製品変更通知 (PCN)にあります。TEC0117-01-A は、GOWIN LittleBee 1NR9 FPGA と 8M バイトの内部 SDRAM およびユーザー アプリケーション用の 8M バイト SPI フラッシュを統合した低コストの FPGA モジュールです。Arduino MKR 規格と互換性があります。注意: このモジュールは、別のフラッシュ メモリが使用されていることを除いて、バリアント TEC0117-01 と同じです。

特徴

• GOWIN LittleBee 1NR9 FPGA
  • 8MByte内蔵SDRAM
• ユーザー アプリケーション用の 8MByte SPI フラッシュ
• Micro USB2 コネクタ経由の JTAG および UART
• FPGA SoC への JTAG アクセス用の 1 x 6 ピン ヘッダー
• 8 つの I/O を提供する 1 x Pmod ヘッダー
• 22 個の I/O を提供する 2 x 14 ピン ヘッダー (2.54 mm ピッチ)
• 8 x ユーザー LED
• 1 x ユーザープッシュボタン
• 100 MHz ユーザークロック (MEMS 発振器)
• オンボード電圧レギュレータを備えた 5V 単一電源
• サイズ：61.5×25mm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TEC0117-01-A Trenz Electronic FPGA モジュール、GOWIN LittleBee 1NR9 付き

追加情報

• メーカー注文番号：TEC0117-01-A
• Trenz Electronic TEC0117 Wiki
• GOWIN LittleBee FPGA 製品情報
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
