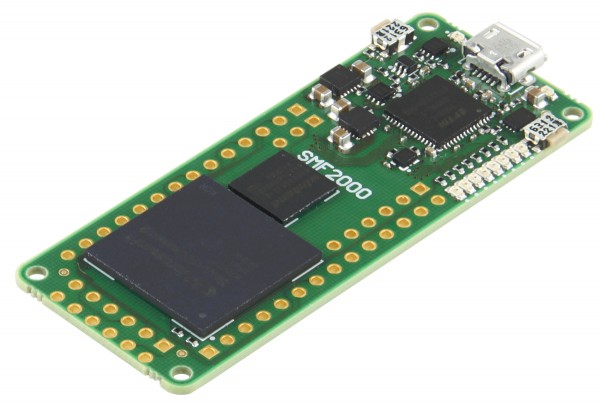

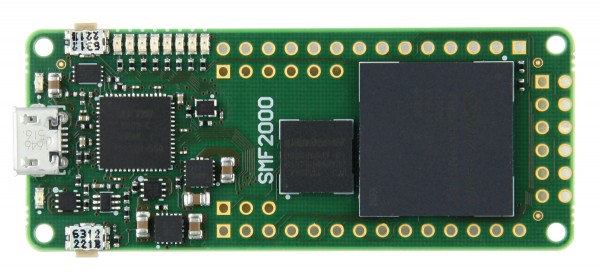

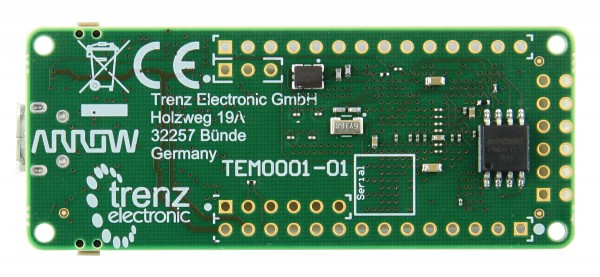

Microsemi SmartFusion2 を搭載した SMF2000 FPGA モジュール; 8MByte SDRAM

この製品の前身は TEM0001-01A-010Cです。すべての変更は製品変更通知 (PCN)に記載されています。Trenz Electronic TEM0001 は、構成と動作のために Microsemi SmartFusion2 FPGA SoC と 8MByte フラッシュ メモリを統合した低コストの小型 FPGA モジュールです。SmartFusion2 は、256KB フラッシュと 80KB SRAM を含む 166 MHz Cortex-M3 MCU、および 12 kLUT FPGA コア ロジックを組み合わせています。TEM0001 は評価やラピッドプロト作成に最適です。

特徴

• Microsemi SmartFusion2 SoC M2S010-VFG400 FPGA
• 8MByte SDRAM
• 8MByte QSPIフラッシュメモリ
• 25 MHzのシステムクロックと32.768 KHzの補助クロック
• Micro USB2 コネクタ経由の JTAG および UART
• Live プローブ用 3 ピン ヘッダー x 1
• 8 I/O を提供する 1 x Pmod ヘッダー
• 2 x 14 ピンヘッダー (2.54 mm ピッチ) で 23 個の I/O を提供
• 9 個のユーザー LED
• ユーザープッシュボタン 1 個
• オンボード電圧レギュレータを備えた 3.3 V 単一電源
• サイズ 61.5×25mm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TEM0001-01A-ABC-2 Trenz Electronic SMF2000 FPGA モジュール (Microsemi SmartFusion2 FPGA 搭載)
• ユーザーマニュアル

追加情報

• メーカー品番: TEM0001-01A-ABC-2
• トレンツ エレクトロニック SMF2000 Wiki
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
