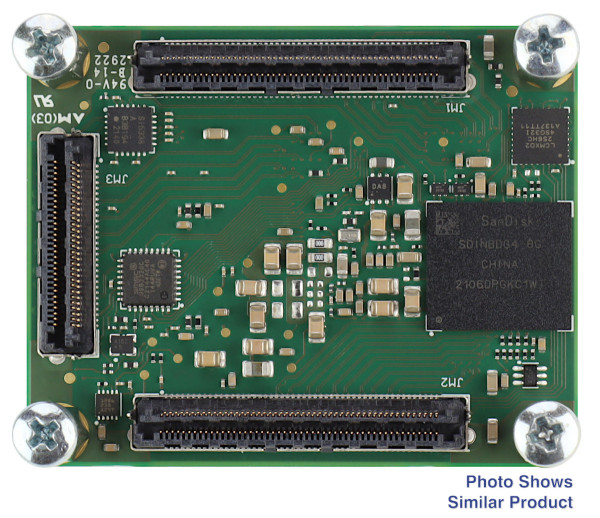

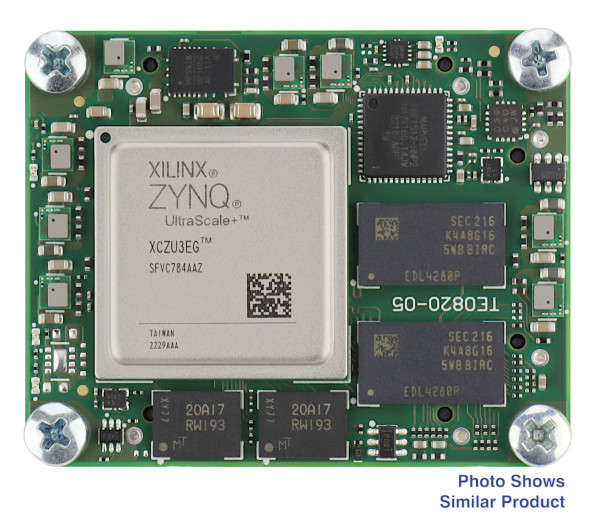

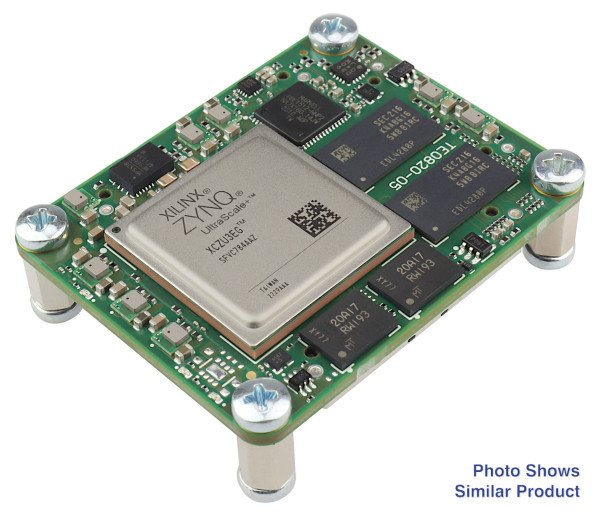

AMD Zynq™ UltraScale+™ ZU4EV-1E を搭載した MPSoC モジュール; 2GByte DDR4 SDRAM; 4×5cm

この製品の前身は TE0820-05-4DE21MAです。すべての変更は製品変更通知 (PCN)に記載されています。注: 廃止管理、メモリは K4A8G165WB-BIRC から新しいリビジョン K4A8G165WC-BITDTCV に変更されました。Trenz Electronic TE0820-05-4DE81MA は、AMD/Xilinx Zynq&trade を統合した産業グレードの MPSoC モジュールです。 UltraScale+™ ZU4EV、2GByte DDR4 SDRAM、構成と動作用の128MByteフラッシュメモリ、およびすべてのオンボード電圧に対応する強力なスイッチモード電源。多数の構成可能な I/O が、堅牢な高速スタッキング接続を介して提供されます。これらすべてが、クレジット カードより小さい小さな設置面積で、最も競争力のある価格で提供されます。4 x 5 cm のフォームファクタのモジュールは、相互に機械的に完全に互換性があり、電気的にもほぼ互換性があります。すべての部品は少なくとも 0°C ～ +85°C の拡張温度範囲にあります。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• FPGA
  • デバイス: AMD/Xilinx Zynq™ UltraScale+™ XCZU4EV-1SFVC784E
  • スピードグレード: -1
  • 温度範囲: 拡張
  • パッケージ: SFVC784
  • グラフィック プロセッシング ユニット (GPU) + ビデオ コーデック ユニット (VCU)

• RAM/ストレージ
  • 2GByte DDR4 SDRAM
  • デュアルパラレルモードの128MByte QSPIブートフラッシュ
  • 8GByte eMMC: メモリ
  • EUI-48 ノード ID を備えた MAC アドレスシリアル EEPROM

• 機内
  • 格子MachXO2 CPLD
  • PS GTR クロック用のプログラマブル クワッド PLL クロック ジェネレーター PLL
  • 高速USB2 ULPIトランシーバー
  • 4×LED

• インターフェース
  • 2 x 100 ピンおよび 1 x 60 ピン Razor Beam 高速雌雄同体端子/ソケット ストリップ (標準 4 mm) を備えたプラグオン モジュール
  • ギガビット イーサネット トランシーバー PHY
  • OTG を完全にサポートする高速 USB2 ULPI トランシーバー
  • グラフィックプロセッサ Mali-400 MP2
  • 132 x HP PL I/O (3 バンク)
  • 14 x PS MIO (デフォルト構成では、MIO のうち 6 つは SD カード インターフェイス用)
  • 4 x シリアル PS GTR トランシーバー
  • 次のプロトコルをサポートする 4 つの高速シリアル I/O (HSSIO) インターフェイス:
    • PCI Expressインターフェース
    • SATA 3.1インターフェース
    • 最大 4k x 2k のビデオ解像度を備えた DisplayPort インターフェイス
    • 5 Gbit/s のラインレートを実装する USB 3.0 仕様準拠のインターフェイス
    • 1 GB/s シリアル GMII インターフェイス

• パワー
  • ボード上のすべての電源

• 次元
  • 4×5cm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TE0820-05-4DE81MA Trenz Electronic MPSoC モジュール (AMD/Xilinx Zynq™ 搭載) UltraScale+™ ZU4EV
• 8×ネジ
• ボルト4本

追加情報

• メーカー品番: TE0820-05-4DE81MA
• トレンズエレクトロニック TE0820 Wiki
• Trenz Electronic の 4 x 5 cm モジュール
• サポートフォーラム
