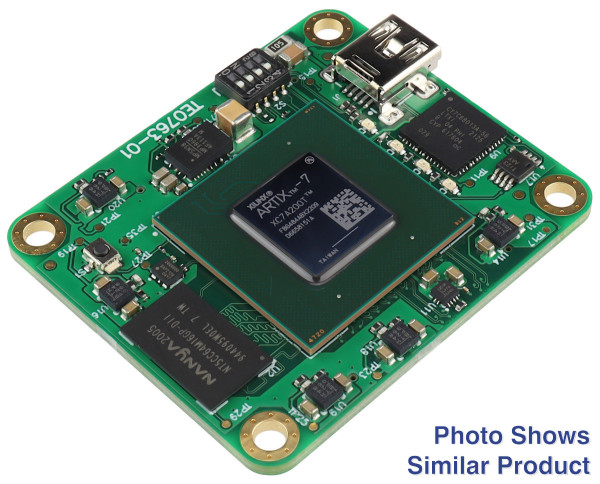

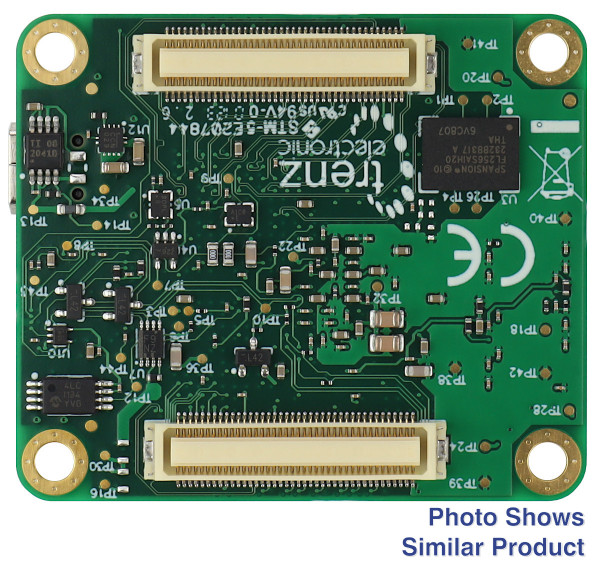

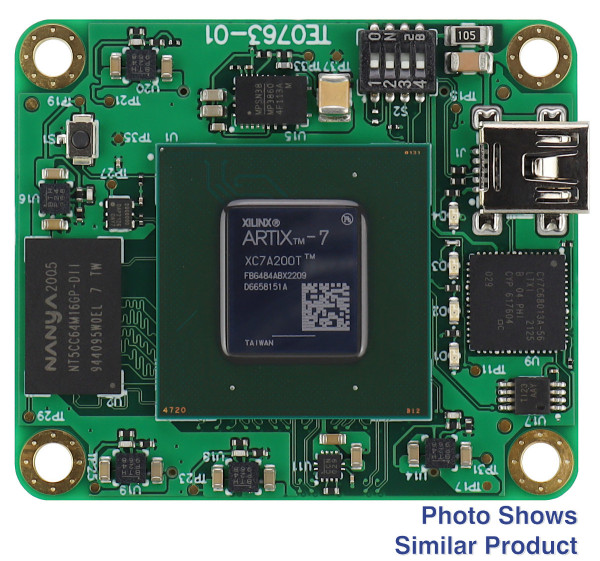

AMD Artix™ 7 200T、128MByte DDR3Lを搭載したFPGAモジュール4.75×4.05cm

この商品は常時在庫をしておりませんが、お客様からの受注生産（オンデマンド）となりますので、最小数量からお問い合わせください。注:Artix™ を搭載した TE0763 モジュール7 デバイスは、Spartan™ の機能代替として使用できます。 Trenz Electronic TE0763-02-82I51-A は、AMD/Xilinx Artix™ を統合した産業グレードの FPGA モジュールです。 7 200T FPGA、ミニ USB コネクタ、128MByte DDR3L SDRAM、構成と操作用の 32MByte Quad-SPI フラッシュ メモリ、およびすべてのオンボード電圧に対応する強力なスイッチング モード電源。多数の構成可能な I/O は、堅牢な高速ストリップを介して提供されます。すべての部品は、少なくとも -40°C ～ +85°Cの工業用温度範囲にあります。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• FPGA
  • デバイス: AMD/Xilinx Artix™ 7 XC7A200T-2FBG484I
  • スピードグレード: -1、-2、-3 (可能な組み立てオプションにご注意ください)。
  • 温度範囲：-40°C～100°Cの動作温度（工業用グレード）
  • パッケージ: FBG484

• マイコン
  • CY7C68013A-56LTXI HS-USB マイクロコントローラー

• RAM/ストレージ
  • 128MByte DDR3L SDRAM
  • 32MByte SPI/QUAD ブート フラッシュ

• 機内
  • 4 x ユーザー LED
  • 1 x ユーザープッシュボタン
  • 1×ユーザースライドスイッチ

• インターフェース
  • ミニUSBコネクタ(82I51-A)
  • 2 x 80 ピン B2B コネクタ DF17(3.0) -80DS-0.5V
    • B2B USB
    • リセットイン
    • 100 x IO
    • 6×CLK入力
    • FPGA JTAG

• パワー
  • B2B または USB 経由で 5V

• 次元
  • 4.75×4.05cm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TE0763-02-82I51-A Trenz Electronic FPGA モジュール (AMD/Xilinx Artix™ 搭載) 7 200T
