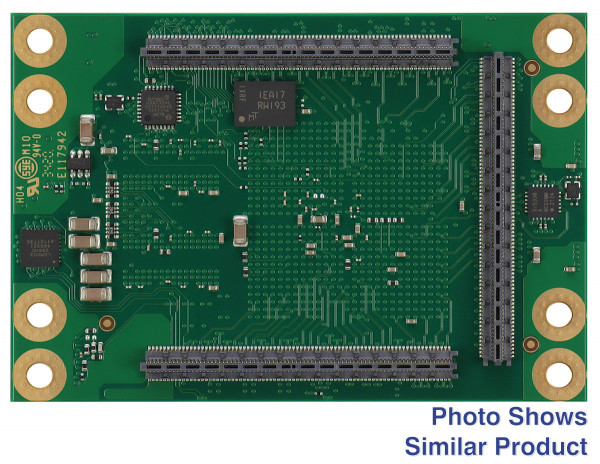

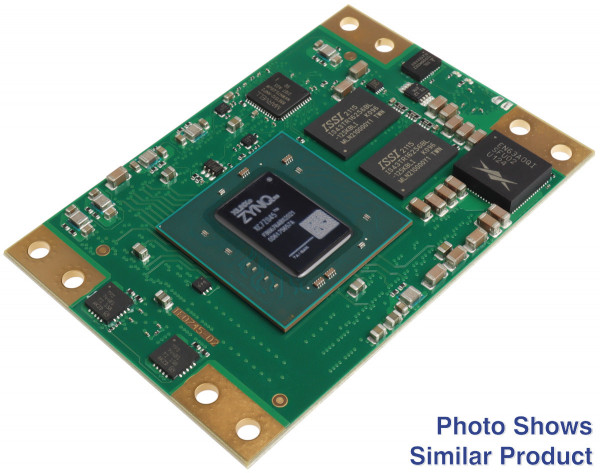

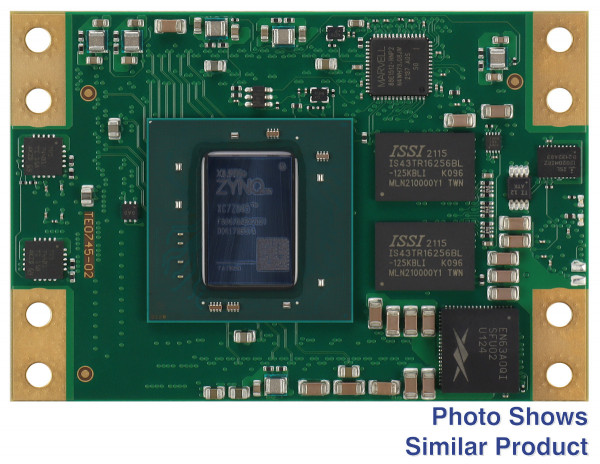

AMD Zynq™ 7035-1C を使用した SoM。 1GByte DDR3L; 5.2×7.6cm

この商品は常時在庫をしておりませんが、お客様からの受注生産（オンデマンド）となりますので、最小数量からお問い合わせください。この製品の前身は TE0745-02-81C31-Aです。すべての変更は製品変更通知 (PCN)に記載されています。Trenz Electronic TE0745-03-81C31-A は、AMD/Xilinx Zynq&trade を統合した SoC モジュールです。構成および動作用の 7035、1GByte DDR3L、64MByte SPI フラッシュ メモリと、すべてのオンボード電圧に対応する強力なスイッチモード電源。多数の構成可能な I/O は、堅牢な高速スタッキング ストリップを介して提供されます。これらすべてが、5.2 x 7.6 cm の小さな設置面積に収まり、最も競争力のある価格で提供されます。これらの高密度統合モジュールはクレジット カードよりも小さく、いくつかのバリエーションが用意されています。すべての部品は少なくとも商用温度範囲 0°C ～ +70°C です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• AMD/ザイリンクス Zynq™ 7035 SoC XC7Z035-1FBG676C
• 高い衝撃や振動に対する耐久性
• サイズ 5.2×7.6cm
• デュアル ARM Cortex-A9 MPCore
• 1GByte (32ビット) DDR3L SDRAM
• 64MByte SPIフラッシュメモリ
• 1GビットイーサネットPHY
• USB2.0 OTG PHY
• プラグオンモジュール mit 3 × 160ピン高速ステッカー
• 250 FPGA I/O と 6 MIO をボードツーボード コネクタで利用可能
• 8 x GTX (7030: 4 GT)
• 2 GT リファレンス クロック入力 (7030: 1 REFCLK)
• 2×PLL出力
• PLL用基準クロック入力(オプション)
• I2C
• MAC アドレス EEPROM
• RTC
• 均等に分散された電源ピンにより優れた信号整合性を実現

コストまたはパフォーマンスを最適化するためのその他のアセンブリ オプションと、ご要望に応じて大量価格をご利用いただけます。お客様の設計によっては、追加の冷却が必要になる場合があります。

納品物

• 1 x TE0745-03-81C31-A Trenz Electronic SoM (AMD/Xilinx Zynq™ 搭載) 7035

追加情報

• メーカー品番: TE0745-3-81C31-A
