「ジンクベリー」 AMD Zynq™ 7010-1C を搭載した SoC モジュール;ラズベリーパイ3と互換性あり

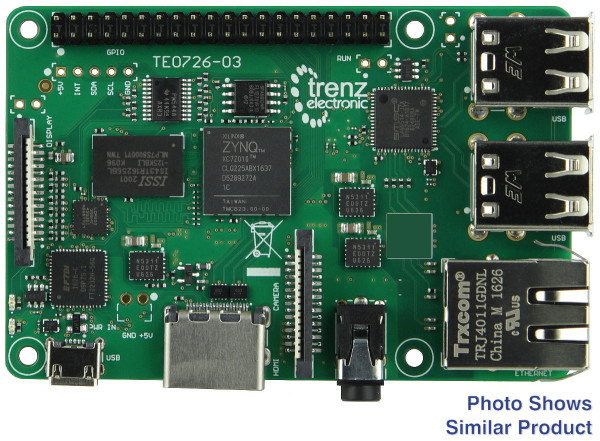

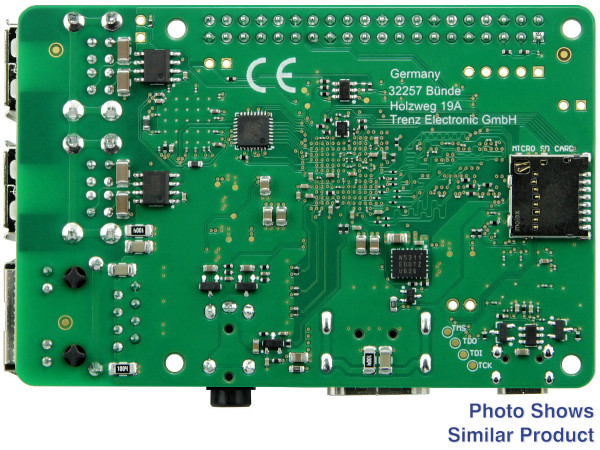

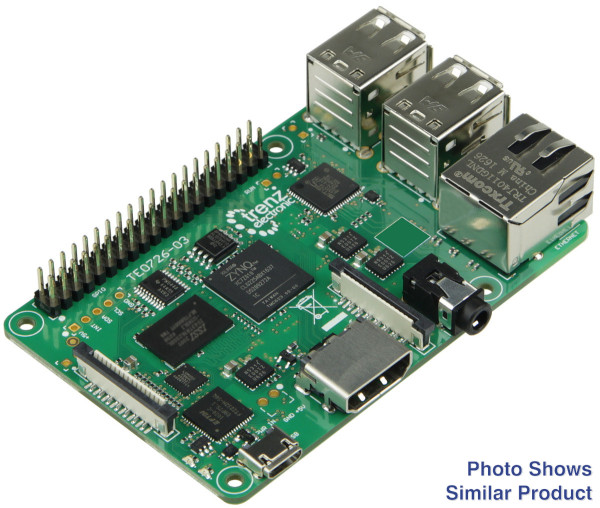

Trenz Electronic TE0726-04-41C94-A は、AMD/Xilinx Zynq&trade を統合した Raspberry Pi 3 互換 SoC モジュールです。 7010 SoC、512MByte ECC DDR3L SDRAM、4 つの USB ポート、イーサネット ポート、および設定と操作用の 16MByte フラッシュ メモリ。microSD コネクタにより追加のデータ ストレージが提供されます。すべての部品は少なくとも商用温度範囲 0°C ～ +70°C です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• SoC/FPGA
  • デバイス: AMD/Xilinx Zynq™ XC7Z010-1CLG225C
  • スピードグレード: -1
  • 温度範囲: 商用
  • パッケージ: CLG225

• RAM/ストレージ
  • 512MByte ECC DDR3L SDRAM
  • 16MByteフラッシュ

• インターフェース
  • LAN9514 USB ハブ (イーサネット付き)
    • 4 x USB (電源スイッチ付き)
    • 100MビットイーサネットRJ45
  • マイクロSDカードスロット
  • 26 個の I/O を備えた HAT ヘッダー
  • HDMI タイプA
  • DSIコネクタ（HDMI）
  • CSI-2コネクタ（カメラ）
  • マイクロ USB
    • 電源入力
    • USB UART
    • JTAG ARM および FPGA のデバッグ
  • 3.5 mm オーディオ プラグ (PWM オーディオ出力のみ)

• パワー
  • マイクロUSB経由
  • 5Vピンヘッダ経由の代替

• 次元
  • Raspberry Pi Model 3 フォームファクター
  • 6.35×9.3cm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TE0726-04-41C94-A AMD/Xilinx Zynq&trade を搭載した Trenz Electronic「ZynqBerry」モジュール7010

追加情報

• メーカー品番: TE0726-04-41C94-A
• トレンズエレクトロニック TE0726 Wiki
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
