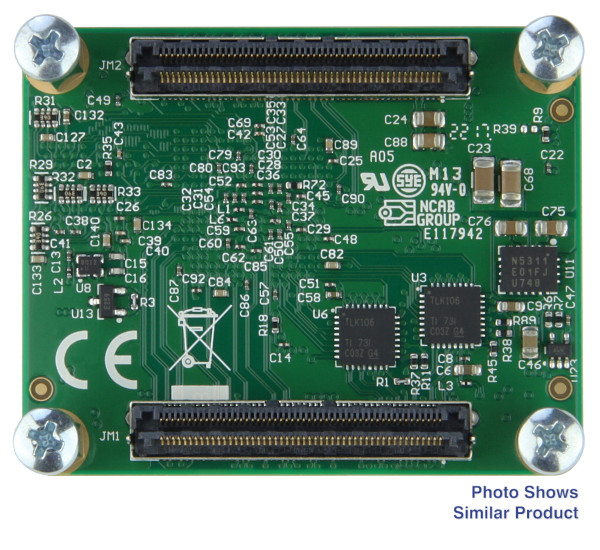

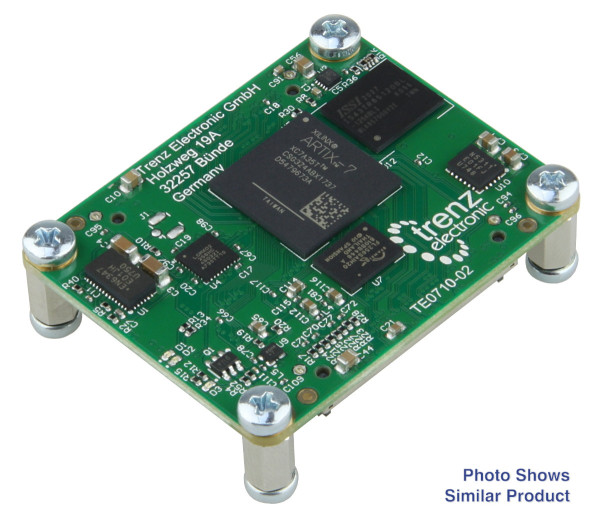

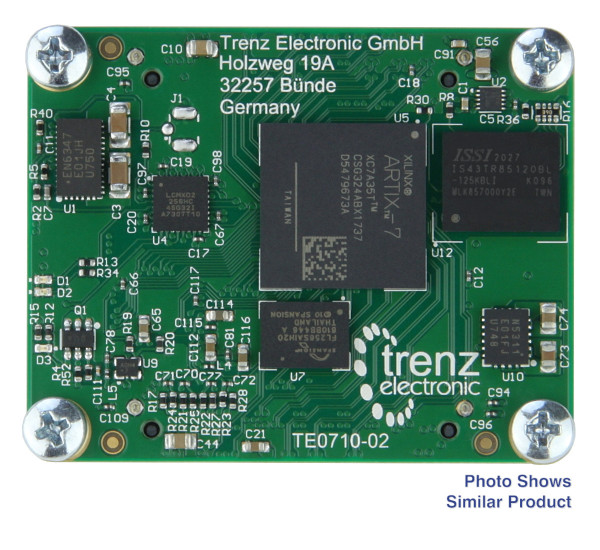

AMD Artix™ 7 35T を搭載したデュアル高速イーサネット FPGA モジュール。 512MB DDR3; 4×5cm

この商品は常時在庫をしておりませんが、お客様からの受注生産（オンデマンド）となりますので、最小数量からお問い合わせください。この製品の前身は TE0710-02-35-2CF です。TE0710 モジュールに対してこれまでに行われたすべての変更は、 製品変更通知 (PCN) で確認できます。Trenz Electronic TE0710-03-42C21-A は、AMD/Xilinx Artix&trade を統合した FPGA モジュールです。 7 つの 35T FPGA、2 つの 10/100 M ビット イーサネット PHY、8 ビット幅の 512MByte DDR3 SDRAM、構成と動作用の 32MByte フラッシュ メモリ、およびすべてのオンボード電圧に対応する強力なスイッチモード電源。多数の構成可能な I/O は、頑丈な高速スタッキング ストリップを介して提供されます。これらすべてが、クレジット カードより小さい小さな設置面積で、最も競争力のある価格で提供されます。4 x 5 cm のフォームファクタのモジュールは、相互に機械的に完全に互換性があり、電気的にもほぼ互換性があります。すべての部品は少なくとも商用温度範囲 0°C ～ +70°C です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• FPGA
  • デバイス: AMD/Xilinx Artix™ 7 XC7A35T-2CSG324C
  • スピードグレード: -2
  • 温度範囲: 商用
  • パッケージ: CSG324

• RAM/ストレージ
  • 512MByte DDR3 SDRAM
  • 32MByte クアッド SPI フラッシュ
  • EUI-48 ノード ID を備えた 2 K ビット シリアル EEPROM

• 機内
  • 100MHz MEMS発振器
  • デュアル 10/100 Mbit イーサネット PHY
  • 高効率 DC-DC コンバータ
    • コア電圧レギュレータ: 4A
    • 4.0 A x 1.0 V 電源レール
    • 1.0 A x 1.8 V 電源レール
    • 1.0 A x 1.5 V 電源レール
  • LED 3 個 (ステータス LED 2 個とユーザー LED 1 個)
  • システム管理と電源シーケンス
  • eFUSE ビットストリーム暗号化
  • AESビットストリーム暗号化

• インターフェース
  • 2 x 100 ピン Razor Beam 高速雌雄同体ターミナル/ソケット ストリップ (リード スタイル 4 mm) を備えたプラグオン モジュール (最大 204 PL IO)
  • B2B ストリップで最大 112 (差動ペア 51 + シングルエンド 10) のシングルエンド FPGA I/O ピンを使用可能

• パワー
  • 3.3 V または 3.3 V と 5 V の電源が必要

• 次元
  • 4×5cm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TE0710-03-42C21-A Trenz Electronic 4 x 5 cm FPGA モジュール (AMD/Xilinx Artix™ 搭載) 7 35T
• 8×ネジ
• ボルト4本

追加情報

• メーカー品番: TE0710-03-42C21-A
• トレンツエレクトロニック TE0710 Wiki
• Trenz Electronic の 4 x 5 cm モジュール
• サポートフォーラム
