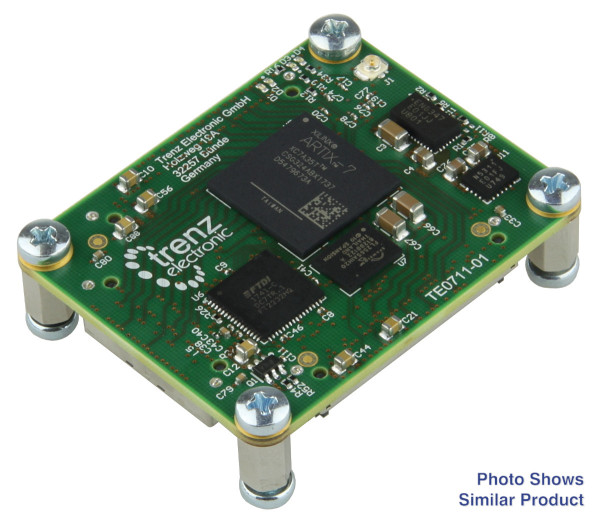

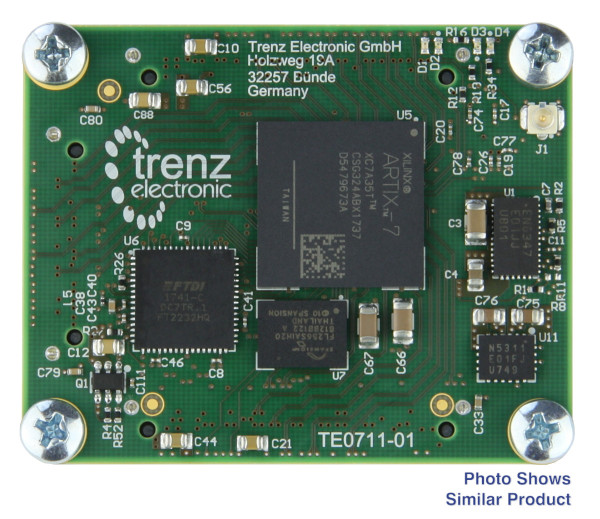

AMD Artix™ 7 35T を搭載した高 IO FPGA モジュール。 USB; 4×5cm

この製品の前身は TE0711-01-35-2C です。Trenz Electronic TE0711-02-42C-1-A は、AMD/Xilinx Artix&trade を統合した FPGA モジュールです。 7 構成と動作用の 35T、32MByte クアッド SPI フラッシュ メモリ、およびすべてのオンボード電圧に対応する強力なスイッチモード電源。多数の構成可能な I/O は、頑丈な高速スタッキング ストリップを介して提供されます。これらすべてが、クレジット カードより小さい小さな設置面積で、最も競争力のある価格で提供されます。4 x 5 cm のフォームファクタのモジュールは、相互に機械的に完全に互換性があり、電気的にもほぼ互換性があります。すべての部品は少なくとも商用温度範囲 0°C ～ +70°C です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• FPGA
  • デバイス: AMD/Xilinx Artix™ 7 XC7A35T-2CSG324C
  • スピードグレード: -2
  • 温度範囲: 商用
  • パッケージ: CSG324

• RAM/ストレージ
  • 32MByte QSPI フラッシュ (XiP サポート付き)

• 機内
  • 100MHz MEMS発振器
  • 高効率 DC-DC コンバータ
    • コア電圧レギュレータ: 4A
    • 4.0 A x 1.0 V 電源レール
    • 1.0 A x 1.8 V 電源レール
    • 1.0 A x 1.5 V 電源レール
  • 4 つの LED (ユーザー設計により自由に使用される 3 つ、システム コントローラー CPLD ステータス LED 1 つ)
  • システム管理と電源シーケンス
  • eFUSE ビットストリーム暗号化
  • AESビットストリーム暗号化

• インターフェース

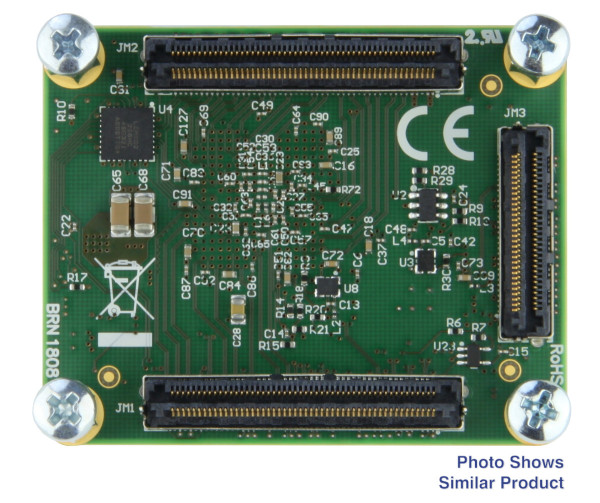

  • 2 x 100 ピンおよび 1 x 60 ピン Razor Beam 高速雌雄同体端子/ソケット ストリップを備えたプラグオン モジュール (リード スタイル 4 mm)178 FPGA
  • 基板間コネクタで使用可能な I/O (84 差動ペア)
  • FTDI FT2232H USB 2.0 高速 UART/FIFO

• パワー
  • 3.3 V または 3.3 V と 5 V の電源が必要

• 次元
  • 4×5cm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TE0711-02-42C-1-A Trenz Electronic 4 x 5 cm FPGA モジュール (AMD/Xilinx Artix™ 搭載) 7 35T
• 8×ネジ
• ボルト4本

追加情報

• メーカー品番: TE0711-02-42C-1-A
