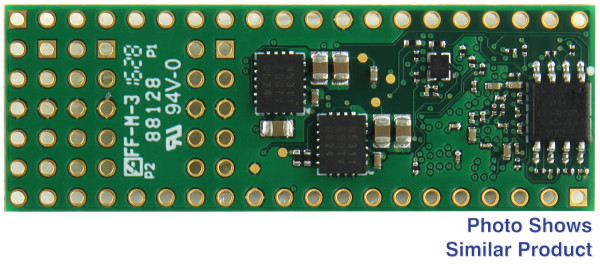

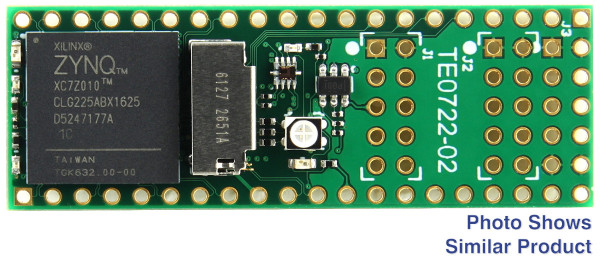

DIPFORTy1「ソフトプロペラ」 AMD Zynq™ 7010-1C を搭載。 16MByteフラッシュ

この製品の前身は TE0722-03-41C-4-A です。DIPFORTy1「ソフト プロペラ」TE0722-04-41C-4-A は、AMD/Xilinx Zynq™ をベースとしています。 7010、FPGA とデュアルコア ARM Cortex®-A9 プロセッサを含むシステム オン チップ (SoC)。このモジュールは DIP40 (40 ピン デュアル インライン パッケージ (DIP)) レイアウト用に設計されており、パララックス プロペラ レイアウトと互換性があります。したがって、DIP40 レイアウトの Parallax Propeller チップを使用することで、プロジェクトでモジュールを使用することができます。また、このモジュールには、構成と操作用に 16MByte のフラッシュ メモリが装備されており、そのコンパクトなサイズにより、コスト効率が高く、統合が簡単です。すべての部品は少なくとも商用温度範囲 0°C ～ +70°C です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• AMD/ザイリンクス Zynq™ 7 XC7Z010-1CLG225C
• 16MByte SPI フラッシュ (プライマリ ブート)
• 33.333 MHz クロック (MEMS 発振器)
• デュアルコア ARM Cortex®-A
• DIP40 フォームファクタ
  • ソケットピンまたはピンヘッダー用の 2 x 20 穴
  • サイズ：18×51mm
• ユーザーがアクセス可能な PL I/O の合計: 46 (+3 入力のみ)
  • DIP40 ヘッダー ピン: 34 I/O
  • XMOD J1: 6 I/O
  • XMOD J2: JTAG + 2 I/O (または 3 入力 + 2 I/O)
  • XMOD J3: 4 I/O
• 3.3V単一電源
• RGB LED (PL I/O接続)
• 「完了」LED (極性反転)
• ユーザー LED (ARM CPU MIO GPIO)
• MicroSD カード ソケット (MIO、ZYNQ セカンダリ ブート メディア)

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

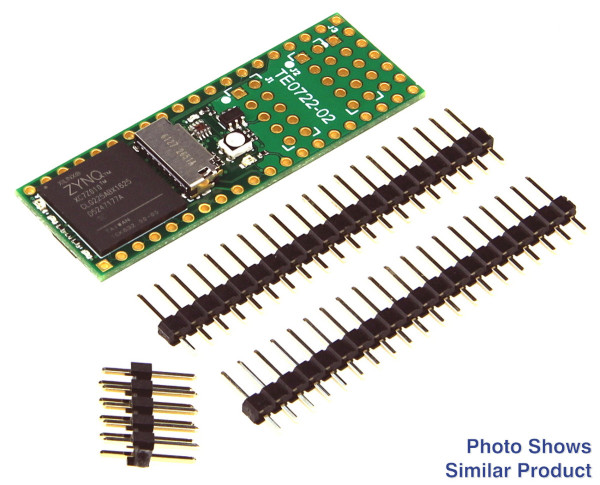

• 1 x TE0722-04-41C-4-A Trenz Electronic モジュール (AMD Zynq™ 搭載) 7010
• 1 x ピンヘッダー、2 列、10 ピン、ストレート
• 2 x ピンヘッダー、1 列、20 ピン、ストレート
