AMD Zynq™ UltraScale+™ ZU9EG-1E MPSoC モジュールを備えたスターター キット

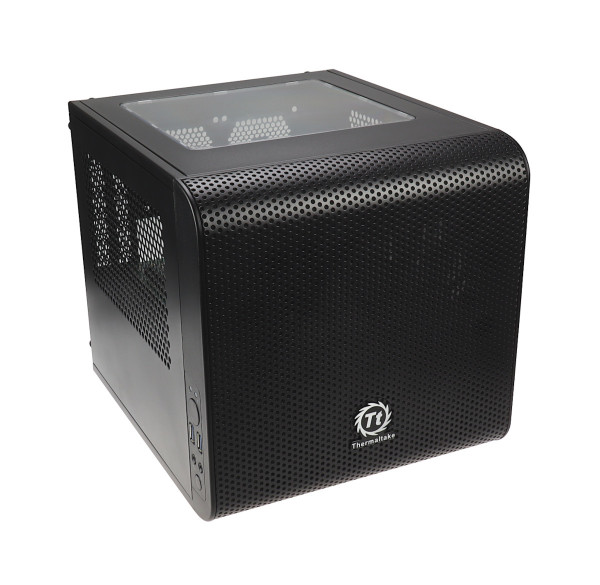

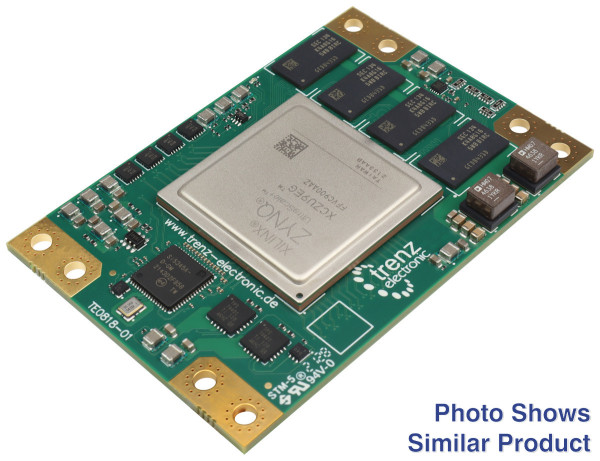

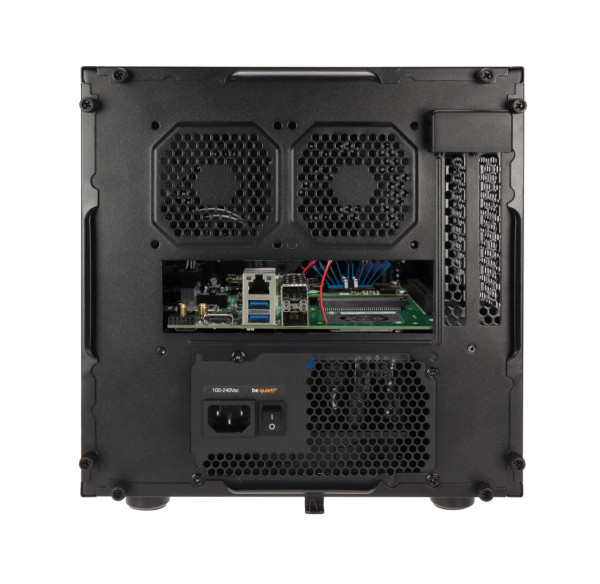

この商品は常時在庫しておりませんが、お客様からの受注生産（オンデマンド）となりますので、最小数量からお問い合わせください。Trenz 電子スターター キット TE0818-02-9BE81-AS は、黒色の Core V1 Mini-ITX エンクロージャ内に、組み立て済みのヒートシンクを含む TEBF0818-02 ベース ボード上の ZU9 を搭載した TE0818-02-9BE81-A モジュールで構成されています。Be Quiet! が付属しています。エンクロージャ用の 400 W 電源、2 つの取り付けられた XMOD FTDI JTAG アダプタ、32 GB マイクロ SD カード、USB ケーブル、電源ケーブル、ネジ。

特徴

• SoC/FPGA
  • デバイス: AMD/ザイリンクス Zynq™ UltraScale+™ XCZU9EG-1FFVC900E
  • スピードグレード: -1
  • 温度範囲: 拡張
  • パッケージ: FFVC900
  • グラフィックプロセッサーユニット (GPU)

• RAM/ストレージ
  • 4GByte DDR4 SDRAM
  • 128MByte SPI ブート フラッシュ (デュアル パラレル)
  • EUI-48 ノード ID を備えた 2 K ビット シリアル EEPROM

• 機内
  • 発振器
  • プログラマブル 10 チャンネル PLL クロック ジェネレーター

• インターフェース
  • 4 x 240 ピン B2B コネクタ (ADM6) を備えたプラグオン モジュール
    • 204 PL IO
      • HP：156
      • HD: 48

    • 65 PS MIO

    • 4PS GTR
    • 16 PL GTH
    • I2C、JTAG
  • 2 トランシーバークロック
  • PLLクロックジェネレータ
  • LP、FP、PL 個別に制御されるパワードメイン

• パワー
  • 14 個のオンボード DC/DC レギュレータと 13 個の LDO、単一電源

• 次元
  • 5.2×7.6cm

納品物

追加情報

• メーカー品番: TE0818-02-9BE81-AS
• Trenz Electronic TE0818 スターター キット Wiki
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
