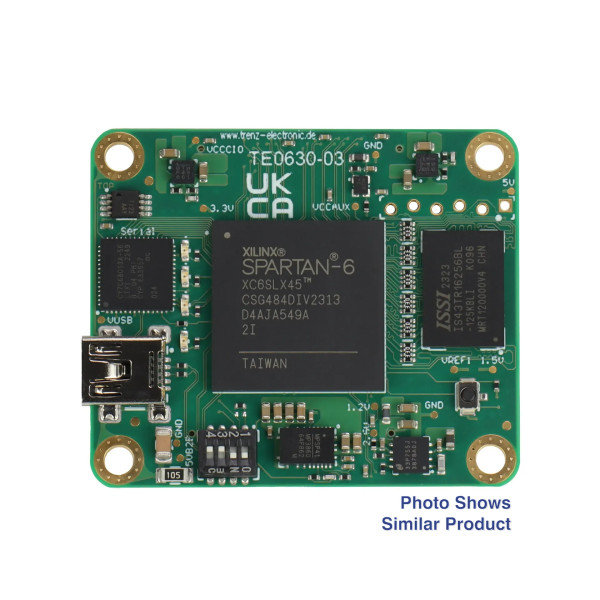

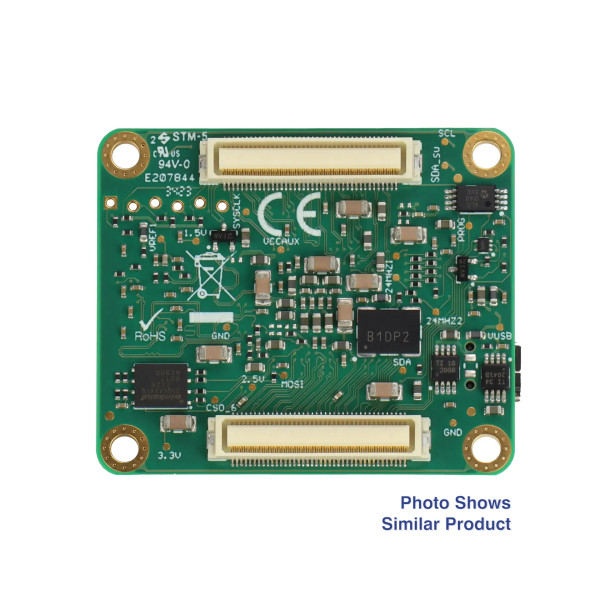

TE0630-03-63I22-A

AMD Spartan™ 6 LX75-3I を搭載した FPGA モジュール; 512MByte DDR3L;ミニUSB 2.0; 4×5cm

この商品は常時在庫しておりませんが、お客様からの受注生産（オンデマンド）となりますので、最小数量からお問い合わせください。この製品の前身は TE0630-02IBFです。すべての変更は製品変更通知 (PCN)に記載されています。この製品の後継品は TE0630-03-63I12-Aです。すべての変更は製品変更通知 (PCN)に記載されています。Trenz Electronic TE0630 シリーズは、最先端の AMD/Xilinx Spartan&trade を統合した産業グレードの FPGA マイクロモジュールです。 6 FPGA、ミニ USB 2.0 デバイス ポート、16 ビット幅の 4 GBit (512MByte) DDR3L SDRAM、構成と操作用の 8MByte フラッシュ メモリ、およびすべてのオンボード電圧に対応する強力なスイッチモード電源。多数の構成可能な I/O が、堅牢な高速スタッキング コネクタを介して提供されます。TE0630 は、Trenz Electronic TE0300 AMD/Xilinx Spartan™ と機械的に完全に、電気的にほとんど下位互換性があります。 3E FPGA マイクロモジュール。これらすべてを、クレジット カードよりも小さい設置面積に収め、最も競争力のある価格で提供します。4 x 5 cm のフォームファクタのモジュールは、相互に機械的に完全に互換性があり、電気的にもほぼ互換性があります。すべての部品は少なくとも -40°C ～ +85°Cの工業用温度範囲にあります。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • SoC/FPGA
    • デバイス: AMD/Xilinx Spartan™ 6 XC6SLX75-3CSG484I
    • スピードグレード: -3
    • 温度範囲: 工業用グレード
    • パッケージ: CSG484
  • RAM/ストレージ
    • 16 ビット ブライター 4 GBit (512MByte) DDR3L SDRAM
    • 64 M ビット (8 M バイト) QSPI フラッシュ メモリ (構成および操作用):
        経由でアクセス可能
      • FPGA
      • JTAG ポート (SPI 間接)
      • USB
  • 機内
    • 24 MHz および 100 MHz の基準クロック信号
    • eFUSE ビットストリーム暗号化 (LX75 以降)
    • ユーザー LED 4 個
    • ユーザープッシュボタン 1 つ
    • ユーザーDIPスイッチ2個
  • インターフェース
    • 2つのプラグオンモジュール80ピンスタッキングコネクタ
    • B2B コネクタで最大 40 個の差動ピンと最大 109 個のシングルエンド FPGA I/O ピンを利用可能
    • FPGA 構成:
      • B2Bコネクタ
      • JTAGポート
      • SPIフラッシュメモリ
  • パワー
    • 1.2 V、1.5 V、2.5 V = VCCAUX および 3.3 V 電源レール
  • 次元
    • 4×5cm

納品物

  • 1 x TE0630-03-63I22-A AMD/Xilinx Spartan&trade を搭載した Trenz Electronic FPGA モジュール6 LX75 FPGA

追加情報


リンク

製品名価格
TE0630-03-63I22-A53,800カートに入れる
