ヒートスプレッダーを搭載した AMD Zynq™ 7020-2I を備えたスターター キット

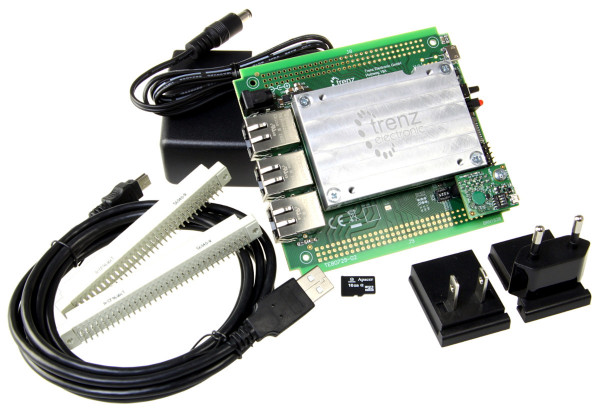

この製品の前身は TE0729-02-62I63MASです。すべての変更は製品変更通知 (PCN)に記載されています。Trenz 電子スターター キット TE0729-03-62I63MAS は、TEB0729 キャリア ボード上の TE0729 モジュールと、取り付けられたヒートスプレッダーを含む XMOD FTDI JTAG アダプターで構成されます。さらに、アクセサリには、4 つのアダプタを備えた 5V 電源、2 つの VG96 コネクタ (DIN 41612)、16 GB microSD カード、および USB ケーブルがあります。

特徴

• SoC/FPGA
  • デバイス: AMD/Xilinx Zynq™ XC7Z020-2CLG484I
  • スピードグレード: -2
  • 温度範囲: 工業用
  • パッケージ: CLG484I

• RAM/ストレージ
  • 512MByte (16ビット) DDRL3 SDRAM
  • 32MByte QSPIフラッシュ
  • 8GByte eMMC: メモリ
  • EUI-48 ノード ID を備えた 3 x 2 K ビット シリアル EEPROM

• 機内
  • デュアルコア ARM Cortex-A9 MPCore™ CoreSight™ 搭載
  • システムマネジメント
  • OTG を完全にサポートする USB 2.0 高速 ULPI トランシーバー
  • eFUSE ビットストリーム暗号化
  • AESビットストリーム暗号化
  • 温度補償型RTC（リアルタイムクロック）
  • ユーザーLED

• インターフェース
  • 136 個の FPGA I/O (58 LVDS ペアが可能) および 6 個の PS MIO がボードツーボード コネクタで利用可能
  • 2 つの 120 ピン コネクタを備えたプラグオン モジュール
  • 1 x 10/100/1000 Mbps イーサネット トランシーバー PHY
  • 2 x 10/100 Mbps イーサネット トランシーバー PHY

• パワー
  • 均等に分散された電源ピンにより優れた信号整合性を実現
  • 高効率DC/DCコンバータを搭載
  • 4.0A x 1.0V パワーレール
  • 1.5A x 1.5V パワーレール
  • 1.5A x 1.8V パワーレール
  • 1.5A x 2.5V パワーレール

• 次元
  • 5.2×7.6cm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

追加情報

• メーカー品番: TE0729-03-62I63MAS
