TE0600-04-83C21-A

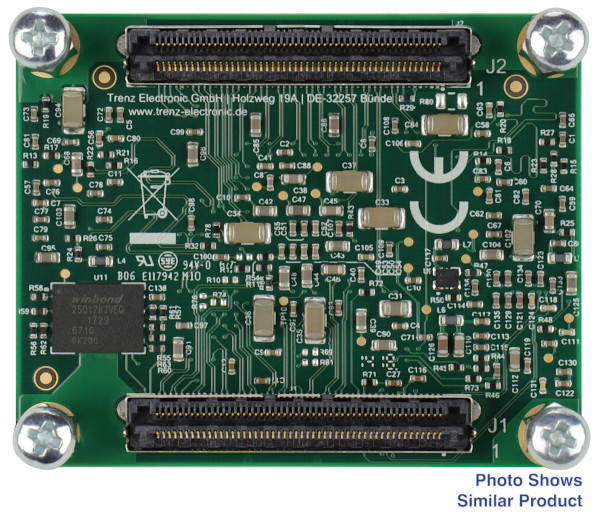

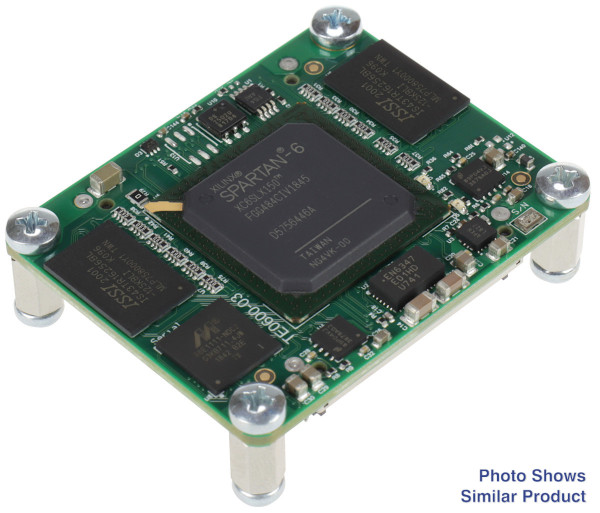

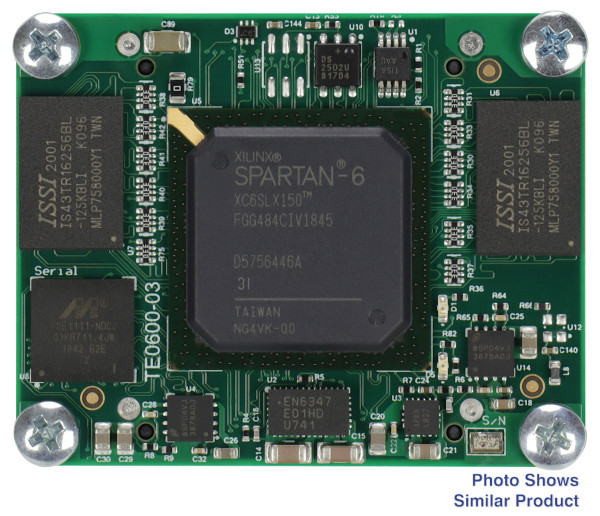

AMD Spartan™ 6 LX150-3C を搭載した GigaBee。 2×512MByte DDR3L; 4×5cm

この商品は常時在庫しておりませんが、お客様からの受注生産（オンデマンド）となりますので、最小数量からお問い合わせください。この製品の前身は TE0600-03-83C21-Aです。すべての変更は製品変更通知 (PCN)に記載されています。Trenz Electronic TE0600-04-83C21-A は、AMD Spartan™ 6 LX150 FPGA、ギガビット イーサネット トランシーバー (物理層)、16 ビット幅 512MByte DDR3 SDRAM の 2 つの独立したバンク、16MBytes SPI フラッシュを統合した商用温度範囲の FPGA マイクロモジュールです。構成と操作用のメモリ、およびすべてのオンボード電圧に対応する強力なスイッチモード電源。多数の構成可能な I/O が、堅牢なボードツーボード (B2B) コネクタを介して提供されます。これらすべてが、クレジット カードよりも小さい小さな設置面積で、最も競争力のある価格で提供されます。4 x 5 cm フォームファクタのモジュールは、相互に機械的に完全に、電気的にほぼ互換性があります。すべての部品は、少なくとも 0°C ～ +70°C の商用温度範囲にあります。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • AMD Spartan™ 6 XC6SLX150-3FGG484C FPGA
  • 10/100/1000 トライスピード ギガビット イーサネット トランシーバー (PHY)
  • 2 x 4 ギガビット (512MByte) DDR3L SDRAM
  • デュアル/クワッド SPI インターフェイス (構成および操作用) を備えた 128 M ビット (16 MByte) シリアル フラッシュ メモリ、以下からアクセス可能:
    • SHA-1 エンジンを搭載した 1 kb 保護された 1-Wire EEPROM
  • JTAG ポート (SPI 間接)
  • FPGA 構成:
    • B2Bコネクタ
    • JTAGポート
    • SPIフラッシュメモリ
  • 2 × 100 ピン高速雌雄同体ストリップを備えたプラグオン モジュール
  • B2B ストリップで最大 52 の差動ピン、最大 109 シングルエンド (+ 1 デュアルパーパス) FPGA I/O ピンが利用可能
  • 6.0 A x 1.2 V 電源レール
  • 3.0 A x 1.5 V 電源レール
  • 2x 1A x 2.5V 電源レール
  • 125MHzの基準クロック信号
  • シングルエンドカスタムオシレータ（オプション）
  • eFUSE ビットストリーム暗号化 (LX100 以降)
  • 1 ユーザー LED
  • 均一に分散された電源ピンにより良好な信号整合性を実現
  • サイズ：4×5cm
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0600-04-83C21-A Trenz Electronic GigaBee モジュール (AMD Spartan™ 6 FPGA 搭載)
  • 8×ネジ
  • ボルト4本

追加情報


リンク

製品名価格
TE0600-04-83C21-A86,800カートに入れる
