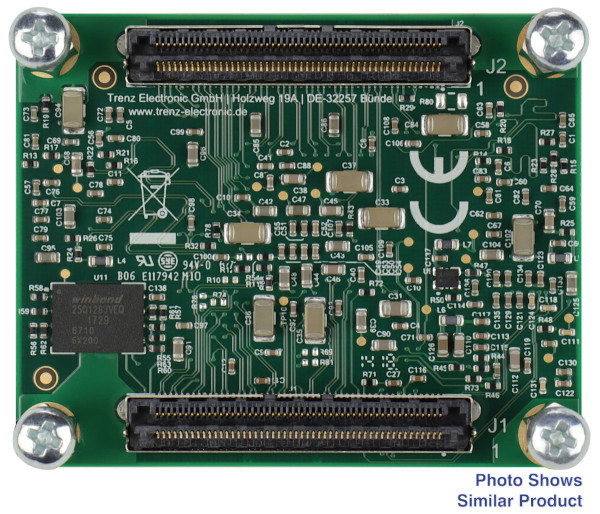

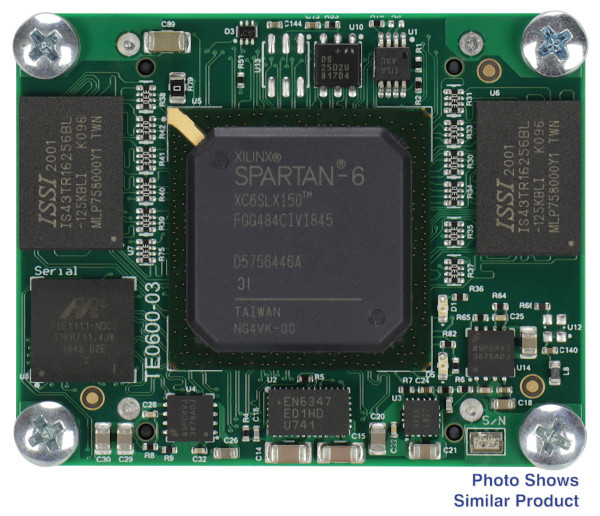

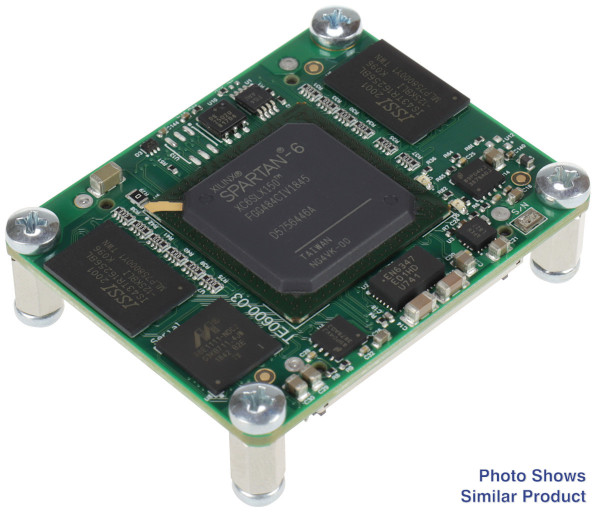

AMD Spartan™ 6 LX45-2I を搭載した GigaBee。 2×128MByte DDR3L; 4×5cm

この商品は常時在庫しておりませんが、お客様からの受注生産（オンデマンド）となりますので、最小数量からお問い合わせください。この製品の前身は TE0600-03-52I11-Aです。すべての変更は製品変更通知 (PCN)に記載されています。Trenz Electronic TE0600-04-52I11-A は、AMD Spartan&trade を統合した産業用 FPGA マイクロモジュールです。 6 LX45 FPGA、ギガビット イーサネット トランシーバー (物理層)、16 ビット幅 128MBytes DDR3 SDRAM の 2 つの独立したバンク (オプションで 2 つのバンクに 2 x 512MByte DDR3L SDRAM)、構成と操作用の 16MBytes SPI フラッシュ メモリ、および強力なスイッチモードすべてのオンボード電圧に対応する電源。多数の構成可能な I/O が、堅牢なボードツーボード (B2B) コネクタを介して提供されます。これらすべてが、クレジット カードよりも小さい小さな設置面積で、最も競争力のある価格で提供されます。4 x 5 cm のフォームファクタのモジュールは、相互に機械的に完全に互換性があり、電気的にもほぼ互換性があります。すべての部品は、少なくとも -40°C ～ +85°Cの工業用温度範囲にあります。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• AMD Spartan™ 6 XC6SLX45-2FGG484I FPGA
• 10/100/1000 トライスピード ギガビット イーサネット トランシーバー (PHY)
• 2 x 1 ギガビット (128MByte) DDR3L SDRAM
• デュアル/クワッド SPI インターフェイス (構成および操作用) を備えた 128 M ビット (16 MByte) シリアル フラッシュ メモリ、以下からアクセス可能:
  • SHA-1 エンジンを搭載した 1 kb 保護された 1-Wire EEPROM
• JTAG ポート (SPI 間接)
• FPGA 構成:
  • B2Bコネクタ
  • JTAGポート
  • SPIフラッシュメモリ
• 2つのプラグオンモジュール100ピン高速雌雄同体ストリップ
• B2B ストリップで最大 52 の差動ピン、最大 109 シングルエンド (+ 1 デュアルパーパス) FPGA I/O ピンが利用可能
• 6.0 A x 1.2 V 電源レール
• 3.0 A x 1.5 V 電源レール
• 2x 1A x 2.5V 電源レール
• 125MHzの基準クロック信号
• シングルエンドカスタムオシレータ（オプション）
• eFUSE ビットストリーム暗号化 (LX100 以降)
• 1 ユーザー LED
• 均一に分散された電源ピンにより良好な信号整合性を実現
• サイズ：4×5cm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TE0600-03-52I11-A AMD/Xilinx Spartan&trade を搭載した Trenz Electronic GigaBee モジュール6 FPGA
• 8×ネジ
• ボルト4本

追加情報

• メーカー品番: TE0600-03-52I11-A
