AMD Zynq™ UltraScale+™ ZU2CG-1E MPSoC モジュールを搭載したモーター制御開発キット

この製品の前身は CR00140-02-K0Bです。すべての変更は製品変更通知 (PCN)に記載されています。Trenz Electronic モーター制御開発キット CR00140-02-K0C には、CRUVI モーター ドライバー モジュール CR00140-02、キャリア ボード TEB0707-02、および AMD Zynq&trade を搭載した TE0820-05-2AE81MA モジュールが含まれています。 UltraScale+™ヒートシンクも含めて。4 つのアダプターを備えたユニバーサル プラグイン電源、CRUVI CR00140 用ケーブルを含む DC モーター、および 8 GB マイクロ SD カードが付属しています。モーター制御開発のサポート パッケージは MathWorks で入手できます。

特徴

• 機内
  • 最大10CPLD
  • 2相電流測定
  • DC_LINK 電圧測定
  • LED 4 個 (電源インジケーター 2 個、ユーザー 2 個)
  • 2×プッシュボタン
• インターフェース
  • 4相ネジ端子モーターコネクタ
  • CRUVI のコントロール
    • 1×高速コネクタ
  • シングルエンドセンサー用の 6 x 1 ピンヘッダー
  • 差動センサー用の 5 x 2 ピンヘッダー
• パワー
  • 最大 40V DC モーター電源用のネジ端子
• 次元
  • 68.35mm×131mm

納品物

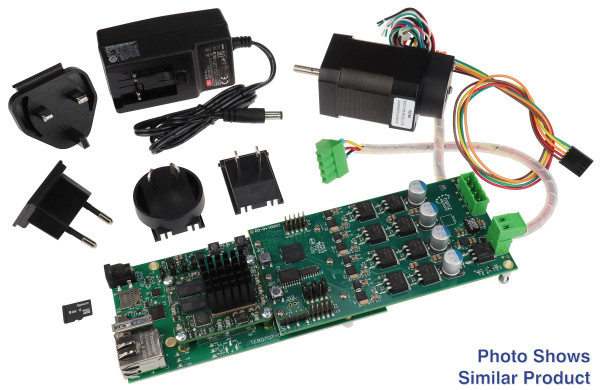

• 1×CR00140-02 CRUVIモータードライバーモジュール
• 1 x AMD Zynq&trade 搭載 TE0820-05-2AE81MA MPSoC モジュールUltraScale+™ ZU2CG-1E
• 1 x TEB0707-02 Trenz Electronic 4 x 5 モジュールキャリア用キャリアボード
• 1 x TE0820 用取り付け済みヒートシンク
• Anaheim Automation の BLY172D-24V-4000-1250SI ブラシレス DC モーター x 1
  • 定格電圧24V
  • 定格回転数 4000rpm
  • 定格電力 53W
  • エンコーダを含む、1回転あたり1250カウント、インデックス機能（シングルエンド接続）
• 1 x ユニバーサルプラグ電源、4 つのアダプター付き
• 1 x 8 GB クラス 4 microSDHC カード
• 1×CR00140用ケーブル

追加情報

• メーカー品番: CR00140-02-K0C
• トレンズエレクトロニック CR00140 Wiki
• トレンズエレクトロニック TE0820 Wiki
• トレンズエレクトロニック TEB0707 Wiki
• Trenz 電子冷却ソリューション Wiki
• MathWorks サポート パッケージ
• サポートフォーラム
