VE2302 デバイスを搭載した AMD Versal™ AI Edge Evalboard; 8 GB DDR4 SDRAM。 15×12cm

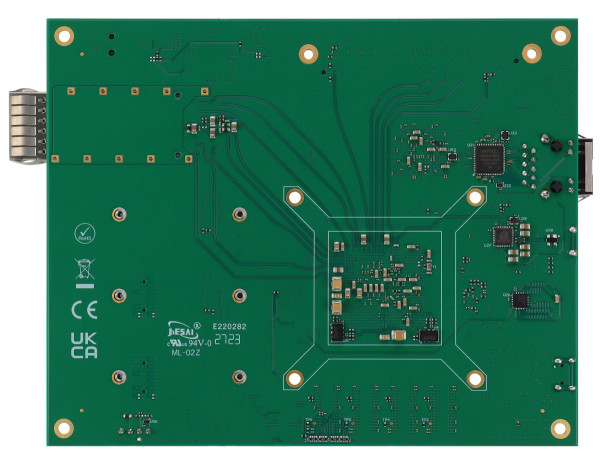

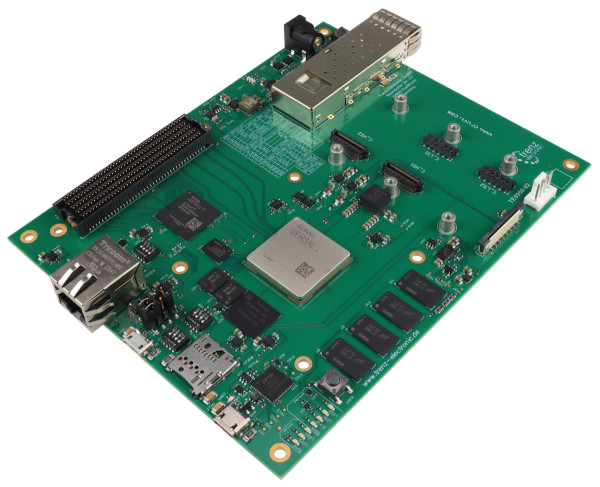

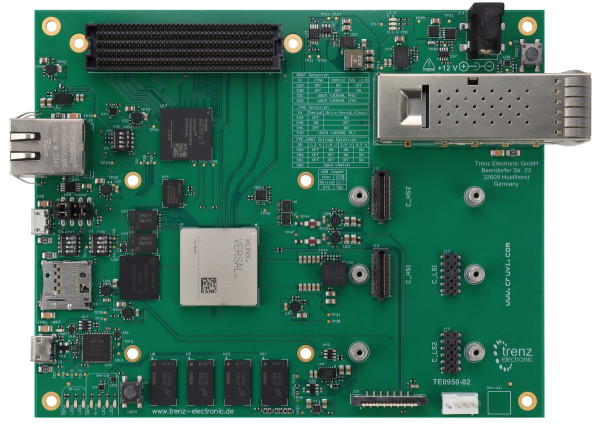

Trenz Electronic TE0950-03-EGBE21C は、AMD Versal™ を搭載した強力な適応型 SoC 評価ボードです。 AI エッジ VE2302 デバイス。さらに、このボードには、コンフィギュレーションおよびデータ ストレージ用の 8GByte DDR4 SDRAM と 128MByte QSPI Flash、および必要なすべての電圧に対応する強力なスイッチング電源が装備されています。堅牢かつ柔軟でコスト効率の高い高速コネクタによって、多数の入出力が提供されます。Vitis で起こり得る機能制限と制約。すべての部品は少なくとも商用温度範囲 0°C ～ +70°C です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• ソック
  • AMD Versal™ AI エッジ XCVE2302-1LSESFVA784 デバイス
    • A784 パッケージ (ピン互換 VE2002、VE2102、VE2202、VE2302、VM1102)

• RAM/ ストレージ
  • 8GByte DDR4 SDRAM
  • 128MByte QSPI フラッシュ (プライマリ ブート オプション)
  • MicroSD カード (プライマリ ブート オプション)
  • 32GByte eMMC: (セカンダリ ブート オプション)
  • MACアドレス付きEEPROM

• 機内
  • AMD Artix™ 7 FMC およびその他の 3.3 V IO 用の構成可能なレベルシフター/MUX としての FPGA
    • 32MByte SPIフラッシュ
    • ディップスイッチ1個
    • 2 LED
  • USB 2.0 ホスト/デバイス/OTG (タイプ Micro A/B コネクタ)
  • USB JTAG + UART マイクロ USB B
  • ギガビットイーサネットRJ45
  • 出力
    • 2 LED (1 x MIO、1 x PL)
  • 入力
    • 1 プッシュボタン (PL)
    • ディップスイッチ2個（MIO）
    • リセットボタン

• インターフェース
  • 4 GTYP トランシーバーを備えた zQSFP
  • 2 x CRUVI HS (それぞれが 4 レーン MIPI 用に最適化され、1 つはピン配置が削減されています)
  • 2×クルヴィLS
  • CSI-2 コネクタ (カメラ、2 レーン MIPI)
  • FMC
    • 4 GTYP トランシーバー
    • レベルシフター/MUX への 34 LA 差動ペア
• パワー
  • 2.1mm 電源ジャック用 12 V プラグ(電源なし。適切なアクセサリはこの製品ページの最後にリンクされています)
• 次元
  • 150mm×120mm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TE0950-03-EGBE21C Trenz Electronic 評価ボード (AMD Versal™ 搭載) AI エッジ VE2302 デバイス

(電源なし。適切なアクセサリはこの製品ページの最後にリンクされています)

追加情報

• メーカー品番: TE0950-03-EGBE21C
• トレンズエレクトロニック TE0950 Wiki
• サポートフォーラム
