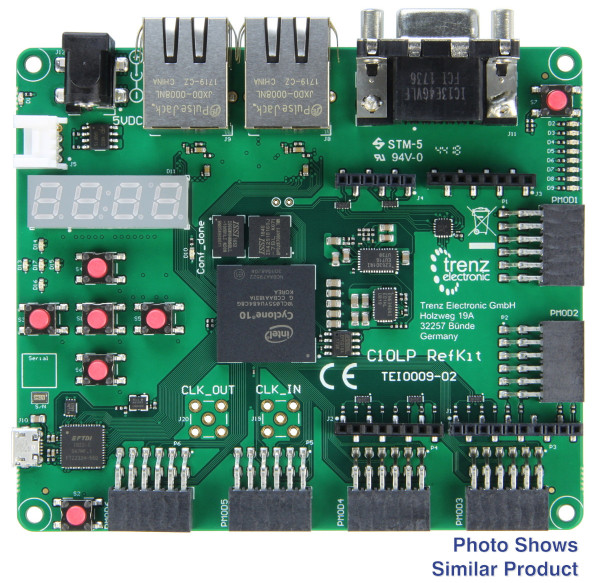

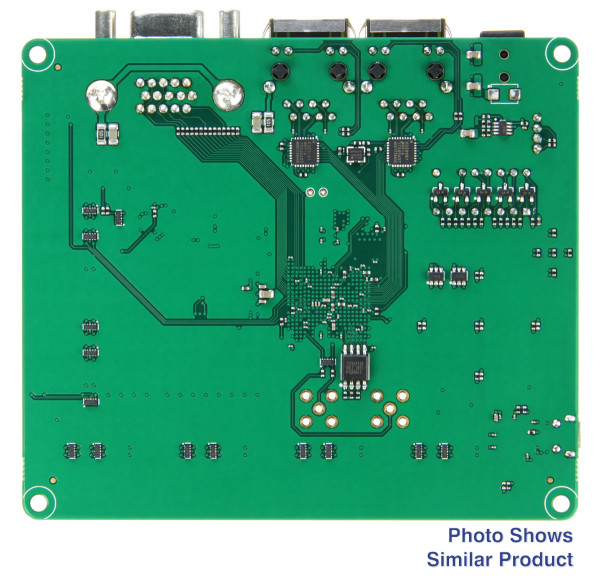

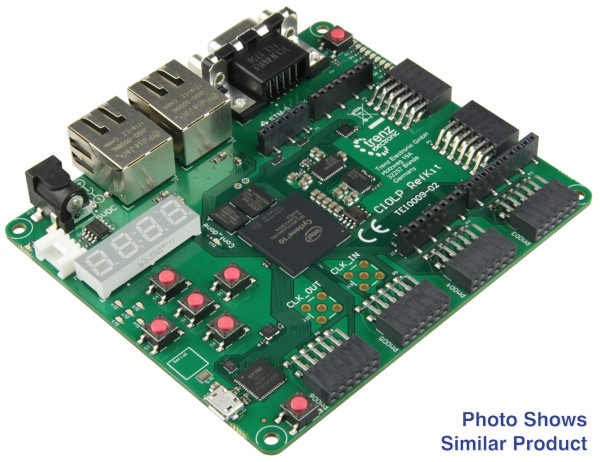

インテル® Cyclone® 10 LP RefKit 10CL055-I7 開発版ボード; 32MB SDRAM。 16 MB フラッシュ

この商品は常時在庫しておりませんが、お客様からの受注生産（オンデマンド）となりますので、最小数量からお問い合わせください。この製品は、以前のすべての製品変更通知 (PCN) の概要に代わるものです。モジュールです。Cyclone 10 LP リファレンス キットは、55kLE Intel Cyclone 10 LP と多くのアプリケーション向けの多種多様なインターフェイスを備えた世界初の開発ボードです。このボードは完全に認定されており、最終製品にすぐに使用できます。また、お客様の要件に合わせてカスタマイズしたバリアントで注文することもできます。このリファレンス デザインには、提供される低コストで商業的に実証された高性能メモリ コントローラ IP の無料評価版がバンドルされています。 Synaptic Laboratories Ltd (SLL) による。この無料の IP 評価ライセンスには期限がなく、顧客登録や NIC ID は必要ありません。 ここをクリックして、HyperBus、OctaBus、Xccela Bus、JEDEC xSPI プロファイル 1.0 および Intel 用 JEDEC xSPI プロファイル 2.0 用の SLL メモリ コントローラ IP の最新の無料トライアルを見つけてください。 、マイクロチップ、AMD/ザイリンクス FPGA。SLL IP は、Trenz Electronic HS CRUVI 対応ボードでの使用にも適しています。SLL の IP に関する販売に関するお問い合わせおよびテクニカル サポートに関する質問はすべて、info@synaptic-labs.comに送信してください。

特徴

• Intel Cyclone 10 LP FPGA 10CL055YU484I7G、484 ピンの 55 kLE
• 16 MBit フラッシュ メモリ (オプションで最大 32 MBit が可能)
• 統合USBプログラマ2
• コネクタ
  • Arduino互換のピンヘッダー
  • 6 x Pmod 互換ピンヘッダー
  • 1×グローブコネクタ
  • VGA用D-SUBコネクタ×1
  • 2 x SMA コネクタ (未装着)
• 256 MBit (オプションで最大 512 MBit が可能) SDRAM
• 128 MBit (オプションで最大 512 MBit が可能) ユーザー Quad-SPI フラッシュ メモリ
• 64 MBit HyperRAM (オプションで最大 128 MBit が可能)
• 2 x MAC アドレス EEPROM
• 2 x ファスト イーサネット PHY (10/100 MBit/s)
• 8 チャネル、12 ビット、オンチップリファレンス付き構成可能な ADC/DAC
• ステータス LED、電源 LED
  • 13 x ユーザー LED
  • 1×7セグメントディスプレイ
  • 2×リセットボタン
  • 5 x ユーザーボタン

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TEI0009-02-PHIQ2R Trenz 電子サイクロン 10 LP RefKit 10CL055 開発ボード
• 1 x 電源ユニット（ケーブル付き）5V/3A/15W
• 1 x 電源アダプター 4 個セット

追加情報

• メーカー品番: TEI0009-02-PHIQ2R
• トレンツエレクトロニック TEI0009 Wiki
• サポートフォーラム
