TE0706 - 4 x 5 cm フォームファクターの Trenz 電子モジュール用キャリアボード

この製品の前身は TE0706-04です。すべての変更は製品変更通知 (PCN)に記載されています。TE0706 キャリア ボードは、Trenz Electronic 4 x 5 cm SoM のテスト、評価、開発を目的とした機能を提供します。主に TE0820、TE0720、TE0715 モジュールで使用します。キャリアボードには、さまざまな構成セットアップとニーズに対応するさまざまなコンポーネントとコネクタが装備されています。SoM 機能ユニットと PL I/O バンクのインターフェイスは、ユーザーが簡単にアクセスできるように、ボードツーボード コネクタを介してキャリア ボードのコンポーネントとコネクタに接続されます。SoM に関する情報については、「4 x 5 cm キャリア」のページを参照してください。 TE0706キャリアボードでサポートされています。

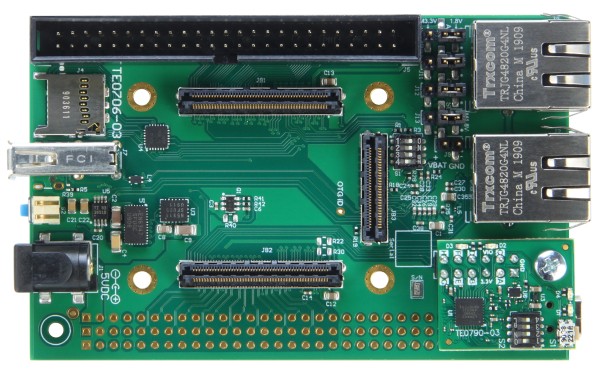

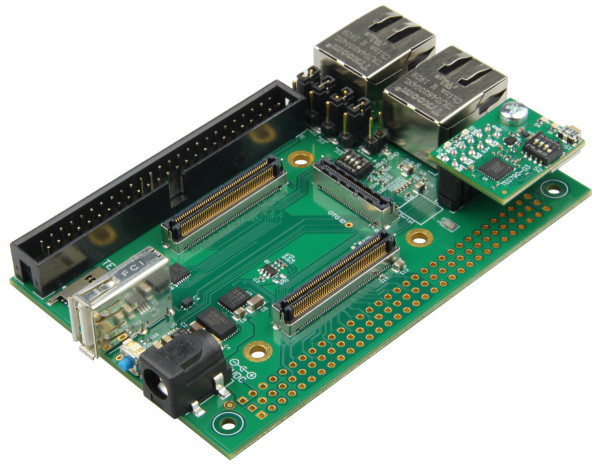

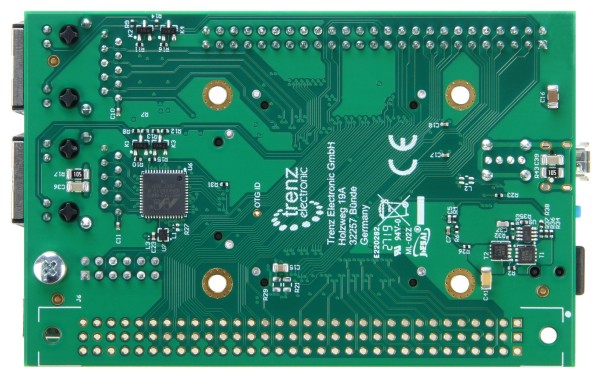

特徴

• Samtec LSHM シリーズ基板間コネクタ 3 個
• VG96 コネクタ (取り付け穴およびはんだパッド) および PL I/O バンク ピンにアクセスするための 50 ピン IDC オス コネクタ ソケット
• USB2.0 タイプ A コネクタ、またはオプションで Micro USB 2.0 コネクタ
• 1 x RJ45 GbE MagJack、MDI 経由で B2B コネクタに接続
• 1 x GbE PHY、RJ45 GbE MagJack と連携してイーサネット インターフェイスを提供
• 3.3V電源用4A高効率パワーSoC DC-DC降圧コンバータ
• XMOD JTAG/UART ヘッダー JX1
• 1 x TE0790、XMOD FTDI JTAG アダプター - AMD/ザイリンクス互換 (組み立て済み)
• マイクロSDカードソケット
• SoM 側で SDIO 電圧を選択するための電圧レベル変換とジャンパを備えた SDIO ポート エクスパンダ
• SoM の制御信号を設定するための DIP スイッチ S1
• 1 x ユーザープッシュボタン、デフォルトではシステムリセットボタンとして設定
• SoM の PL I/O バンク電圧を設定するための 3 x VCCIO 選択ジャンパ
• 5V電源バレルジャック
• サイズ：64.5×100mm

納品物

• 1 x TE0706-04-A フォームファクタ 4 x 5 cm の Trenz Electronic モジュール用キャリアボード
• 1 x TE0790-04、XMOD FTDI JTAG アダプター - AMD 互換 (組み立て済み)

注: VG96 垂直コネクタ (商品 21545)、Harting DIN41612 (メス) は納入範囲に含まれませんが、ショップでアクセサリとして購入できます。(https://wiki.trenz-electronic.de/display/PD /PCN-20231106+TE0706-03+BOM+変更)情報: VG96 コネクタの取り付けには、M2.5x8 mm ネジと M2.5 亜鉛メッキナットが必要です。
