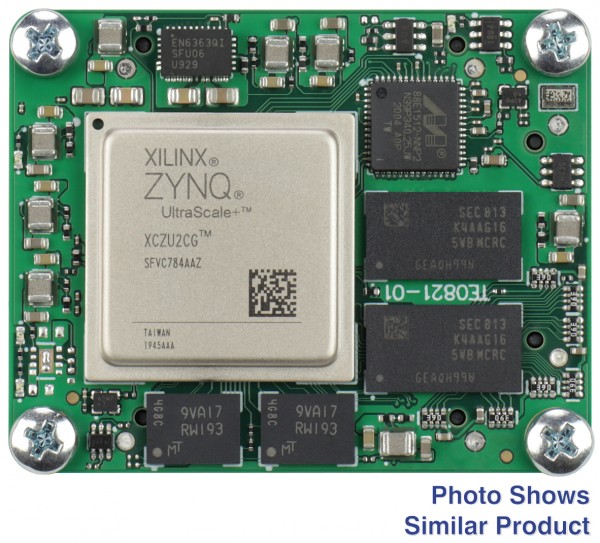

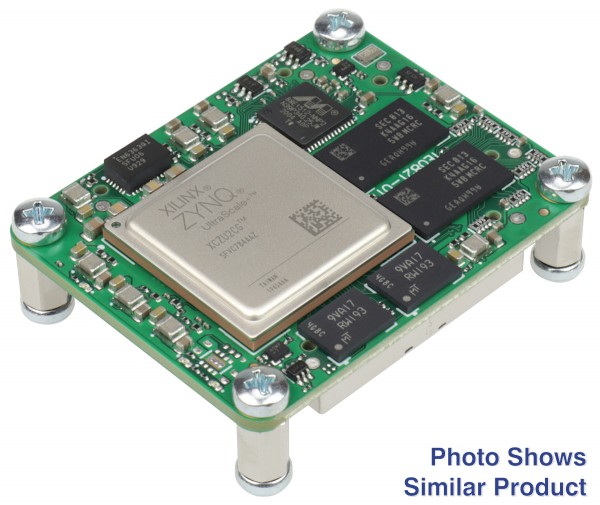

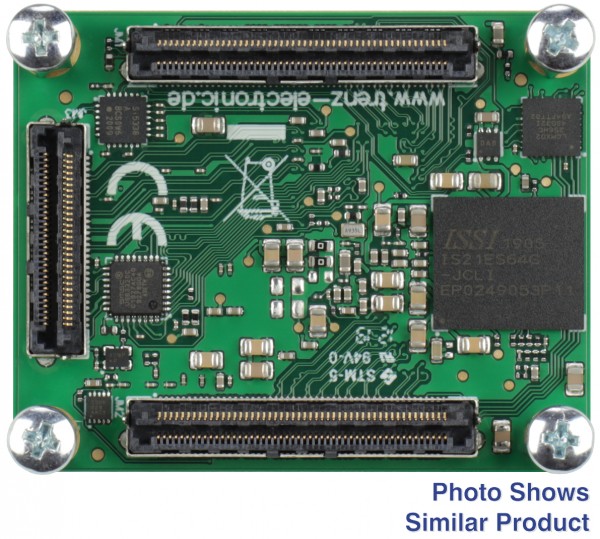

AMD Zynq™ UltraScale+™ ZU2CG-1E を搭載した MPSoC モジュール。 4GByte DDR4; 4×5cm

この製品の前身は TE0821-01-2AE31PAです。すべての変更は製品変更通知 (PCN)に記載されています。重要: 867995 以降のすべてのシリアル番号に関する情報。Trenz Electronic TE0821-02-2AE91PA は、AMD Zynq™ を統合する産業グレードの MPSoC モジュールです。 UltraScale+™ ZU2CG、4GByte DDR4 SDRAM、構成と動作用の128MByteフラッシュメモリ、64GByte eMMC:メモリ、およびすべてのオンボード電圧に対応する強力なスイッチモード電源。多数の構成可能な I/O が、堅牢な高速スタッキング接続を介して提供されます。このモジュールは、Trenz Electronic TE0820 MPSoC モジュールとピン互換です (JM2 ピン 100 は接続されていません)。これらすべてを、クレジット カードよりも小さい設置面積で、最も競争力のある価格で実現します。4 x 5 cm のフォームファクタのモジュールは、相互に機械的に完全に、電気的にほぼ互換性があります。すべての部品は少なくとも 0°C ～ +85°C の拡張温度範囲にあります。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• SoC/FPGA
  • デバイス: AMD Zynq™ UltraScale+™ XCZU2CG-1SFVC784E
  • スピードグレード: -1
  • 温度範囲: 拡張
  • パッケージ: SFVC784

• RAM/ストレージ
  • 4GByte DDR4 SDRAM
  • 2 x 64MByte SPI ブート フラッシュ (デュアル パラレル)
  • 64GByte eMMC: メモリ
  • EUI-48 ノード ID を備えた 2 K ビット MAC アドレス シリアル EEPROM

• 機内
  • 格子MachXO2 CPLD
  • プログラマブル クワッド クロック ジェネレーター
  • 高速USB2 ULPIトランシーバー
  • 4×LED

• インターフェース
  • 1 Gbps RGMII イーサネット インターフェイス
  • 完全な OTG サポートを備えた高速 USB2 ULPI トランシーバー
  • 34 x 高性能 (HP) および 96 x 高密度 PL I/O
  • 4 x シリアル PS GTR トランシーバー
    • PCI Expressインターフェース
    • SATA 3.1インターフェース

    • 最大 4k x 2k のビデオ解像度を備えた DisplayPort インターフェイス

    • 5 Gbit/s ライン レートを実装する USB 3.0 仕様準拠インターフェイス x 2

• パワー
  • すべての電源レギュレータを搭載

• 次元
  • 4×5cm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TE0821-02-2AE91PA AMD Zynq&trade 搭載 Trenz Electronic MPSoC モジュールUltraScale+™ ZU2CG
• 8×ネジ
• ボルト4本

追加情報

• メーカー品番: TE0821-02-2AE91PA
• トレンズエレクトロニック TE0821 Wiki
• Trenz Electronic の 4 x 5 cm モジュール
• サポートフォーラム
