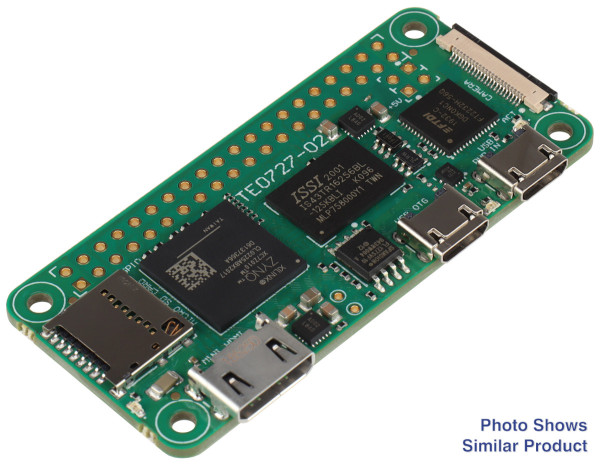

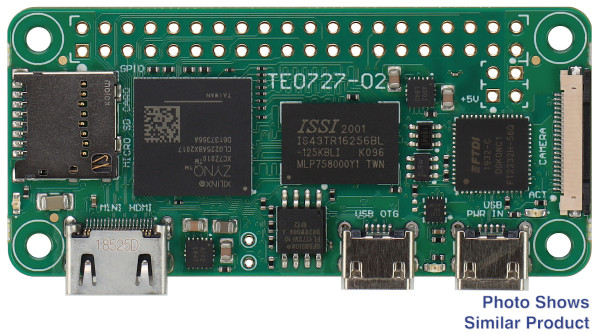

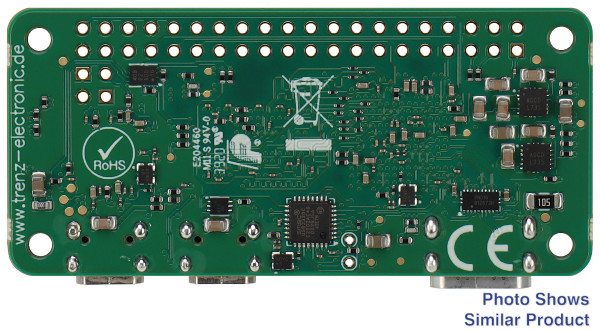

AMD Zynq™ 7010-1C を搭載した ZynqBerryZero モジュール。 512MByte DDR3L SDRAM; 3×6.5cm

この製品の前身は TE0727-02-41C34です。すべての変更は製品変更通知 (PCN)に記載されています。ZynqBerryZero は、AMD Zynq&trade が統合された SoC モジュールです。 7010 FPGA と Raspberry Pi Zero のフォームファクター。さらに、3 x 6.5 cm の小型ボードには、512MByte DDR3L SDRAM、16MByte Flash、および 2 つの microUSB コネクタ、micro SD カード スロット、mini HDMI、CSI-2 コネクタ (カメラ) などのさまざまなコネクタが装備されています。すべての部品は少なくとも商用温度範囲 0°C ～ +70°C です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• AMD Zynq™ XC7Z010-1CLG225C FPGA
• Raspberry Pi Zero フォームファクター
• 512MByte DDR3L SDRAM
• 16MByteフラッシュメモリ
• 40ピンHATヘッダー
• 合計 I/O: 26 GPIO
• JTAG/UART用マイクロUSB x 1
• 1×マイクロUSB2.0
• マイクロSDカードスロット
• ミニ HDMI コネクタ、タイプ C
• CSI-2コネクタ（カメラ）

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TE0727-04-41C38「ZynqBerryZero」Trenz Electronic FPGA モジュール (AMD Zynq&trade 搭載) 7010 FPGA

追加情報

• メーカー品番: TE0727-04-41C38
• トレンズエレクトロニック TE0727 Wiki
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
