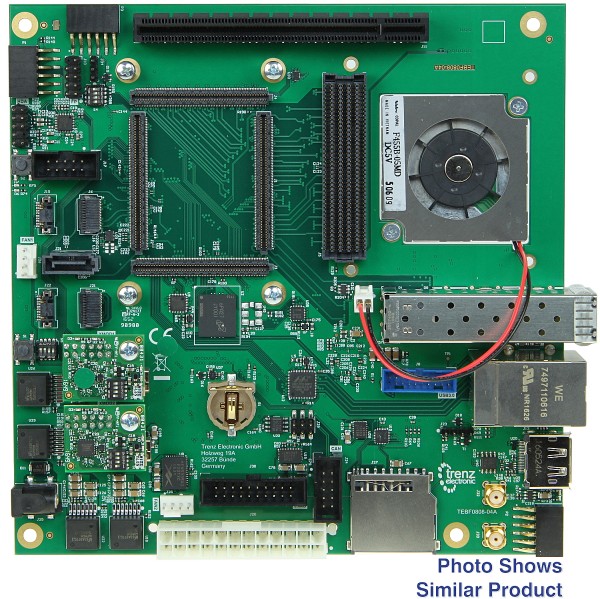

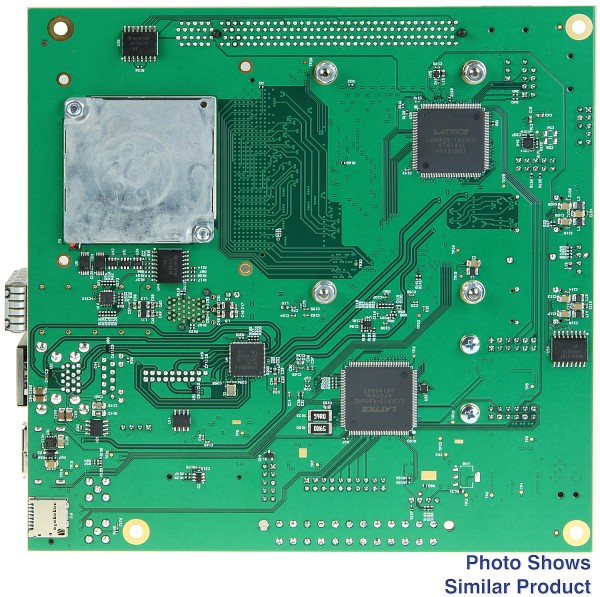

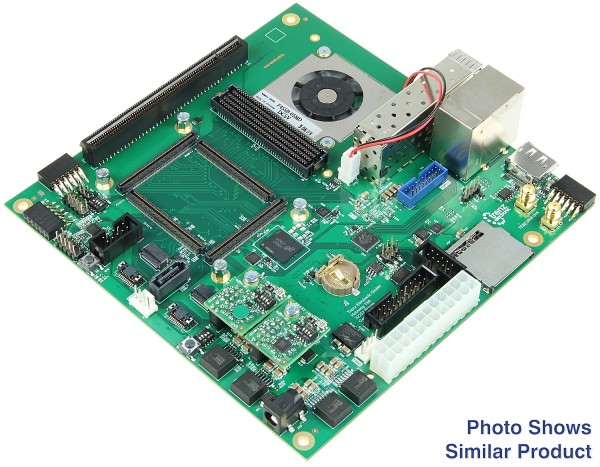

Trenz Electronic TE080X UltraSOM+ 用 UltraITX+ ベースボード

この製品の前身は TEBF0808-04Aです。すべての変更は製品変更通知 (PCN)に記載されています。Trenz Electronic TEBF0808 キャリア ボードは、ザイリンクス Zynq UltraScale+ MPSoC モジュール TE0803、TE0807、および TE0808 用のベースボードであり、モジュールの B2B コネクタ ピンをアクセス可能なコネクタに公開し、Zynq UltraScale+ SoM をテストおよび評価するためのあらゆる種類のオンボード コンポーネントを提供します。開発目的のため。キャリア ボードは Mini-ITX フォーム ファクタを備えており、PC エンクロージャに取り付けることができます。PC エンクロージャの背面パネルと前面パネルでは、MGT インターフェイスとコネクタにアクセスできます。前面パネル要素には、Intel-PC 互換ヘッダーも利用できます。

特徴

• Mini-ITX フォームファクタ、PC エンクロージャ互換
• ATX-24電源コネクタ
• オプションの 12V 標準電源プラグ
• ヘッダー
  • インテル 10 ピン HDA オーディオ
  • Intel 9 ピン電源/リセット ボタン、電源/HD-LED
  • PCブザー
• オンボード電源/リセットスイッチ
• 2 x 構成 4 ビット DIP スイッチ
• 2 x オプションの 4 線 PWM ファンコネクタ
• PCIe スロット - PCIe レーン 1 (16 レーン コネクタ)
• CAN FD トランシーバー (10 ピン IDC コネクタおよび 6 ピンヘッダー)
• 4 x オンボード構成 EEPROM (1 x Microchip 24LC128-I/ST、3 x Microchip 24AA025E48T-I/OT)
• デュアル SFP+ コネクタ (2x1 ケージ)
• 1 x DisplayPort (シングルレーン)
• 1×SATAコネクタ
• 2 x USB 3.0 A コネクタ (スーパースピード ホスト ポート (USB 2.0 での高速))
• 2 つのポートを備えた 1 x USB 3.0 オンボードコネクタ
• FMC HPC スロット (FMC_VADJ max.VCCIO)
• FMCファン
• RJ45 MagJack を備えたギガビット イーサネット RGMII PHY
• すべてのキャリアボード周辺機器の I2C インターフェイスが MPSoC の I2C インターフェイスに多重化
• クワッド プログラマブル PLL クロック ジェネレーター
• クロック信号用の 2 x SMA 同軸コネクタ
• MicroSD/MMC カード ソケット (ブート可能)
• 32 GBit (4GByte) オンボード eMMC フラッシュ (8 バンク、4 GBit)
• 2 x システム コントローラー CPLD Lattice MachXO2 1200 HC
• 1 x Samtec FireFly (4 GT レーン双方向)
• リバース ループバック用の Samtec FireFly コネクタ x 1
• 20ピンARM JTAGコネクタ(PS JTAG0)
• 3 x Pmod コネクタ (SC CPLD および MPSoC モジュールへの GPIO および I&2C インターフェイス)
• オンボード DC-DC PowerSoC
• サイズ：170mm 170mm。正確な詳細については、組み立て図をダウンロードしてください。
• 標準コネクタとの嵌合高さ: 5 mm

納品物

• Trenz Electronic の TE080x シリーズ MPSoC 用 TEBF0808-05 UltraITX+ ベースボード 1 枚

組み立て済みのアクセサリを含む

• MPSoC および SC CPLD をプログラミングするための 2 x XMOD FTDI JTAG アダプターTE0790-03 = ザイリンクス ツールと互換性ありTE0790-03L = ザイリンクス ツールと互換性なし

追加情報

• メーカー品番: TEBF0808-05
• トレンズエレクトロニック TEBF0808 Wiki
• サポートフォーラム
