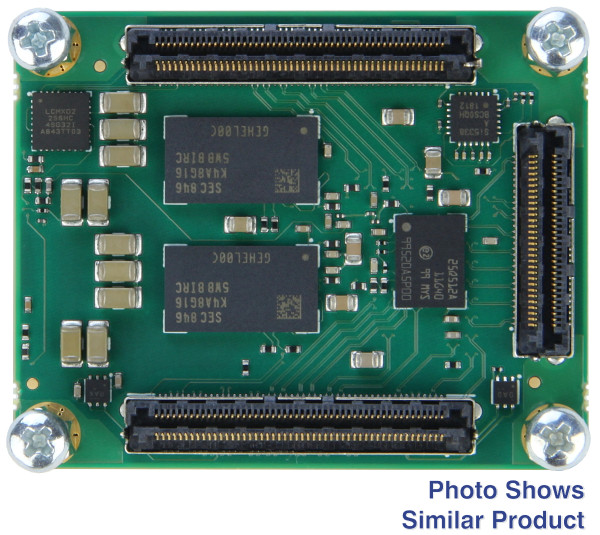

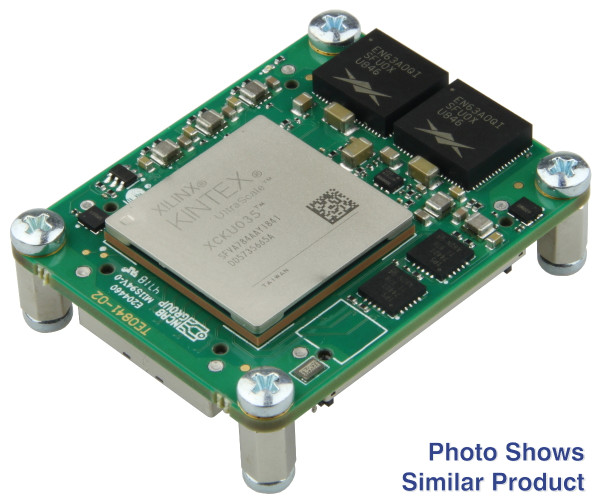

AMD Kintex™ UltraScale™ KU035-2 を搭載したマイクロモジュール; 2GByte DDR4; 4×5cm

この製品の前身は TE0841-02-32I21-Aです。すべての変更は製品変更通知 (PCN)に記載されています。Trenz Electronic TE0841-03-32I31-A は、AMD Kintex™ を統合した強力な FPGA モジュールです。 UltraScale™ KU035、2GByte DDR4、構成と動作用の64MByte QSPI ブート フラッシュ、およびすべてのオンボード電圧に対応する強力なスイッチモード電源。多数の構成可能な I/O は、頑丈な高速スタッキング ストリップを介して提供されます。これらすべてが、クレジット カードより小さい小さな設置面積で、最も競争力のある価格で提供されます。4 x 5 cm のフォームファクタのモジュールは、相互に機械的に完全に互換性があり、電気的にもほぼ互換性があります。すべての部品は、少なくとも -40°C ～ +85°Cの工業用温度範囲にあります。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• AMD Kintex™ UltraScale™ XCKU035-2SFVA784I FPGA
• 産業用途向けの堅牢性
• サイズ：40×50mm
• スカイライン ヒート スプレッダー用の 3 mm 取り付け穴
• 1024MByte DDR4 SDRAM の 2 バンク、32 ビット幅のメモリ インターフェイス (各 DDR 16 ビットは個別)
• 64MByte (512MBit) QSPIブートフラッシュ
• B2B コネクタ: 3 x Razor Beam 高速雌雄同体端子/ソケット ストリップ (標準 4 mm)、合計 260 端子
• 60 x HR I/O
• 84 x HP I/O
• シリアルトランシーバー: GTH 8 レーン (TX/RX)
• 2 x MGT 外部クロック入力
• クロッキング
  • Si5338 - 4 出力 PLL、GT、および PL クロック
  • 200MHz LVDS発振器
• パワー
  • すべての電源がボード上にあり、単一電源動作をサポート
  • ユーザー定義の IO バンク電源
• 均一に分散された電源ピンにより良好な信号整合性を実現

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TE0841-03-32I31-A Trenz Electronic 4 x 5 cm FPGA モジュール (AMD Kintex™ 搭載) UltraScale™ XCKU035 (工業用温度範囲)
• 8×ネジ
• ボルト4本

追加情報

• メーカー品番: TE0841-03-32I31-A
• トレンズエレクトロニック TE0841 Wiki
• Trenz Electronic の 4 x 5 cm モジュール
• サポートフォーラム
