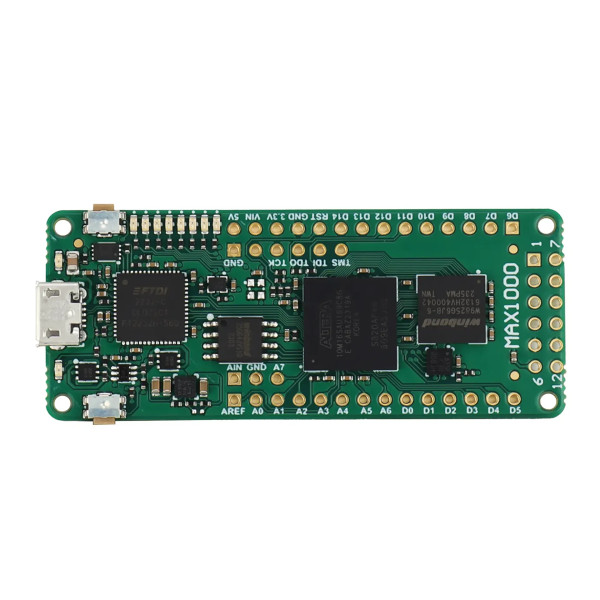

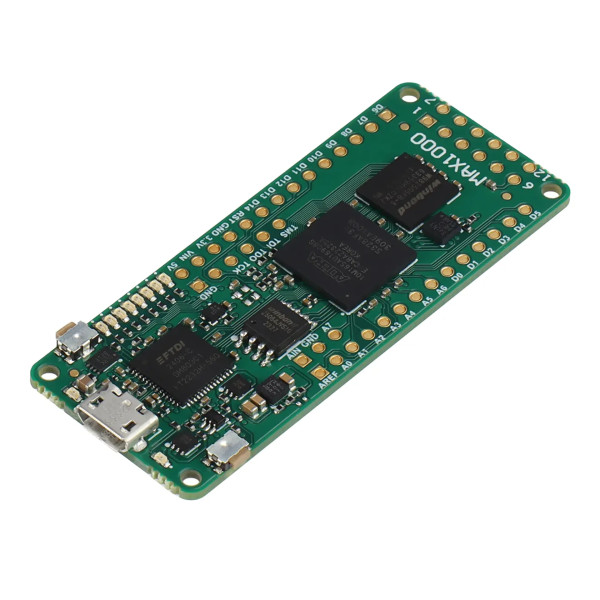

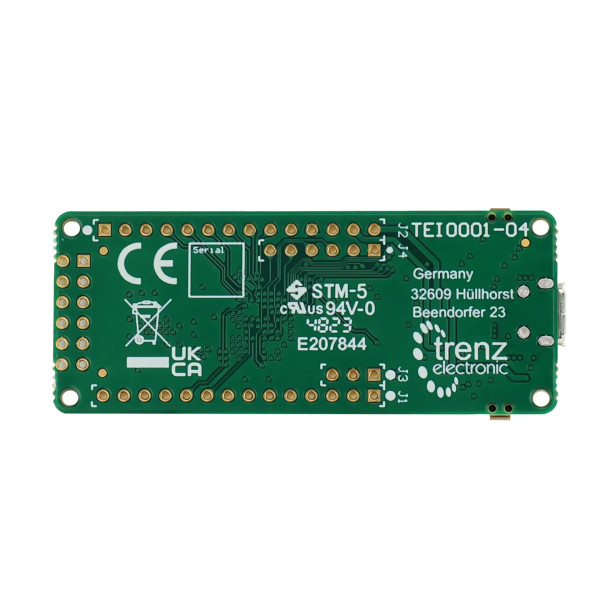

MAX1000 - IoT メーカーボード; 16kLE; 32MByte RAM; 8MByteフラッシュ; 6.15×2.5cm

この製品の前身は TEI0001-04-FBC84Aです。すべての変更は製品変更通知 (PCN)に記載されています。新しい FPGA IoT Maker ボードは、エンドツーエンドのアプリケーション開発向けに設計され、コストが最適化されています。Arrow MAX®1000 ボードは、カスタム アプリケーションに直接インストールすることも、完全に別のボードに統合することもできます。これは、開発用に柔軟で低コストの FPGA プラットフォームを必要とする新興企業、大学、または既存の機器メーカー向けに作成されました。カスタマイズされたバリエーションも提供できます。メーカーボードの中心には、コンパクト (11x11mm) の Altera^®MAX^®8000 個のロジック エレメントを備えた 10 FPGA。この単一チップには、統合フラッシュ メモリ、アナログ信号用の 1Msps 12 ビット ADC、および 3.3V 電源が含まれています。その他の機能には、組み込み SRAM、DSP ブロック、ミリ秒以内のインスタントオン、Altera^®NIOS II ソフトを実装する機能などがあります。 MAX1000の電源は、USBポートまたは別のピンから5Vとして供給できます。統合コイルを備えた Enpirion DC/DC コンバータが、ボード上で使用される 3.3V 電源を生成します。MEMS 発振器は、FPGA と USB ブリッジにクロック供給を提供します。低消費電力の 3 軸加速度センサーこれも MEMS テクノロジーに基づいています。 IoT アプリケーションでしばしば必要となる位置および動きの検出に使用できます。外部SDRAMは、アプリケーションデータのストレージまたはNIOS IIプロセッサのメモリとして使用できます。FPGAの使用を簡単に紹介するために、NIOS IIソフトIPコントローラを使用した一連のデモプロジェクトがMAX1000に提供されています。8 個の構成可能な LED をステータス表示に使用でき、ユーザー入力は 2 つのボタンで行うことができます。Arduino MKR 標準に基づく 2 列コネクタと Pmod プラグにより​​、ワイヤレス IC やセンサー用のアダプター ボードを接続する機能など、柔軟な接続オプションが提供されます。

出典: Arrow Electronics

特徴

納品物

• 1 x TEI0001-04-FBC88A Trenz Electronic FPGA モジュール (Altera 搭載)^®MAX^®10、16 kLE
• ユーザーマニュアル

追加情報

• メーカー品番: TEI0001-04-FBC88A
• トレンツ電子ウィキ MAX1000
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
