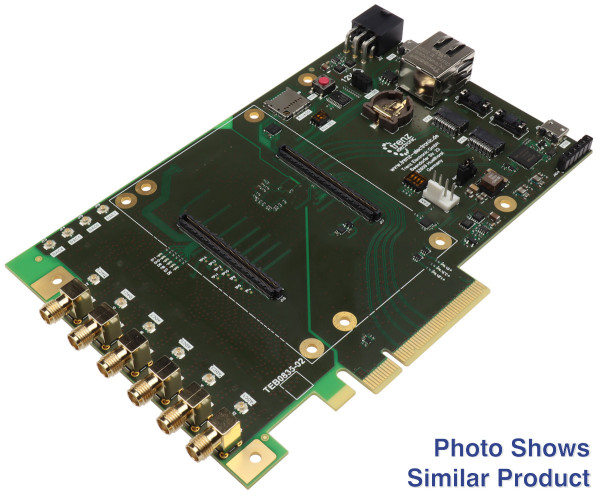

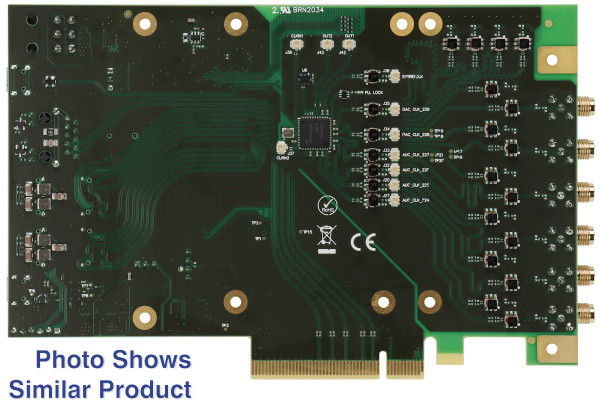

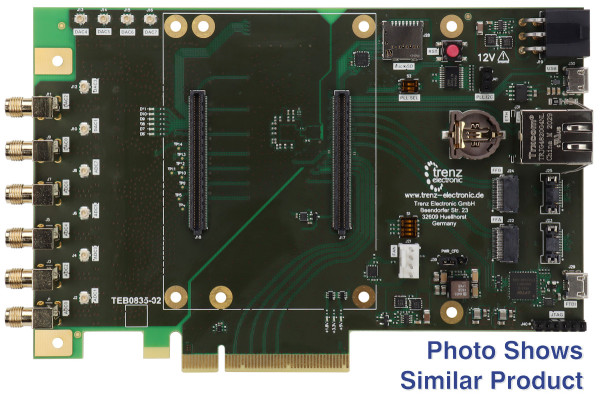

Trenz Electronic TE0835 RFSoC 用 PCIe ベースボード

製品を改良しました。すべての変更は PCNで確認できます。TEB0835 はXilinx UltraScale+ RFSoCをベースとしたTrenz ElectronicのTE0835モジュールのキャリア。microSD カード リーダー、microUSB2.0、21x UMCC コネクタ、クロックおよび ADC/DAC 入出力用の 6 つの SMA コネクタ、6 つの緑色のユーザー LED、リセット プッシュ ボタン、モード用の DIP スイッチ、バッテリー ホルダー、FT2232H FTDI、プログラマブルクロックジェネレーターと温度センサーIC。キャリアは PCIe コネクタも提供します。

特徴

のために設計されています。

• TE0835 RFSoCシリーズ

RAM/ ストレージ

• 4Kb EEPROM

機内

• プログラマブルクロックジェネレーター
• I2CスイッチIC
• 6 x ユーザー緑色 LED
• 16×RF変換
• リセット押しボタン
• 温度センサー
• FT2232H FTDI
• SDIOポートエキスパンダ
• 2×DIPスイッチ
• ピンヘッダー
• PCIe6コネクタ

インターフェース

• 21×UMCCコネクタ
• 6×SMAコネクタ
• 2×マイクロUSB2.0
• RJ45 LANソケット
• マイクロSDカードソケット
• 2×UEC5コネクタ
• 2×UCC8コネクタ
• PCIe x8カード
• 2 x Samtec Razor Beam SS5 (2 x 80 極) 基板間コネクタ

パワー

• 12V入力電源電圧

次元

• 10.66×16.76cm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TEB0835-03-A Trenz Electronic TE0835 RFSoC 用 Trenz Electronic PCIe ベースボード
