Zynq™ UltraScale+™ ZU19EG-1E を搭載した MPSoC モジュール。 4GB DDR4 ECC(PS); 4GB DDR4(PL)

この製品の前身は TE0865-02-FBE23MAです。すべての変更は製品変更通知 (PCN)に記載されています。Trenz Electronic TE0865-02-FBE83MA は、AMD Zynq™ を統合した高性能 MPSoC モジュールです。 UltraScale+™ ZU19EG、PS 上の ECC 付き 4GByte DDR4 SDRAM、PL 上の 4GByte DDR4 SDRAM、構成および操作用の 256MByte フラッシュ メモリ、ギガビット イーサネット PHY、およびすべてのオンボード電圧に対応する強力なスイッチモード電源。多数の構成可能な I/O が、堅牢な高速スタッキング接続を介して提供されます。すべての部品は少なくとも 0°C ～ +85°C の拡張温度範囲にあります。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• SoC/FPGA
  • デバイス: AMD Zynq™ UltraScale+™ XCZU19EG-1FFVC1760E
  • スピードグレード: -1
  • 温度範囲: 拡張
  • パッケージ: C1760
  • グラフィックス プロセッシング ユニット (GPU)

• RAM/ストレージ
  • PS 上の ECC 付き 4GByte DDR4 SDRAM
  • PL に ECC を備えた 4GByte DDR4 SDRAM
  • 2 x 128MByte SPI ブート フラッシュ (デュアル パラレル)
  • 8GByte eMMC: メモリ
  • EUI-48 ノード ID を備えた 2 K ビット MAC アドレス シリアル EEPROM

• 機内
  • Altera^®最大^®10 FPGA (CPLD として)
  • 6×MEMS発振器
  • ギガビット イーサネット トランシーバー PHY
  • OTG を完全にサポートする高速 USB2 ULPI トランシーバー

• インターフェース
  • 96 HD I/O
  • 240 HP I/O
  • 32×PL GTH
  • 16×PL GTY
  • 4×PS GTR

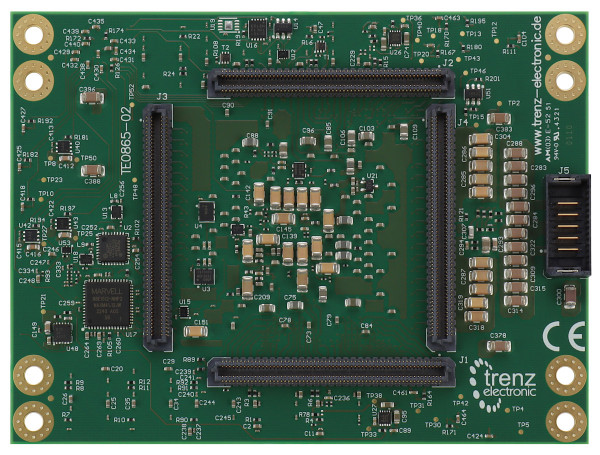

  • 4 x Samtec Accelerate HD B2B コネクタ
  • 21 MIO

• パワー
  • 12V入力電源電圧
  • 可変バンク IO 電源入力

• 次元
  • 7.5×10cm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TE0865-02-FBE83MA Trenz Electronic MPSoC モジュール (AMD Zynq™ 搭載) UltraScale+™ ZU19EG

追加情報

• メーカー品番: TE0865-02-FBE83MA
• トレンズエレクトロニック TE0865 Wiki
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
