AMD Zynq™ UltraScale+™ ZU5EV-1I を搭載した MPSoC モジュール; 4GByte DDR4; 4×5;64cm

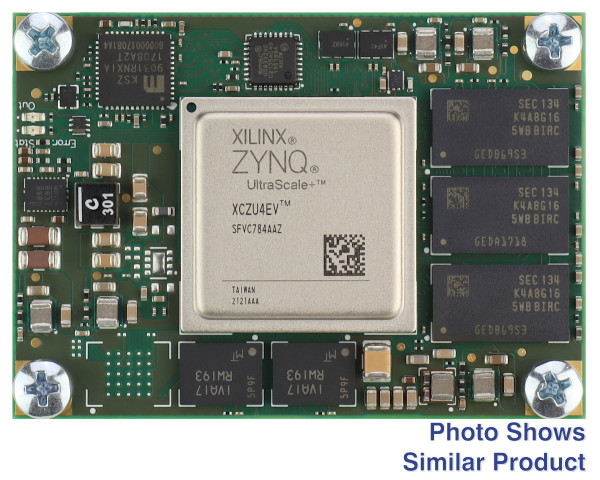

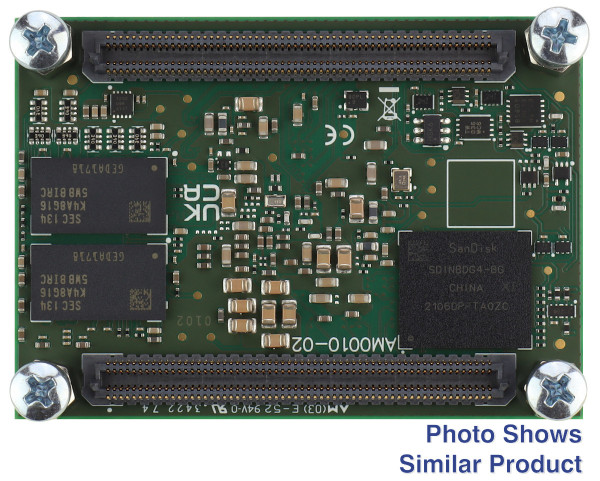

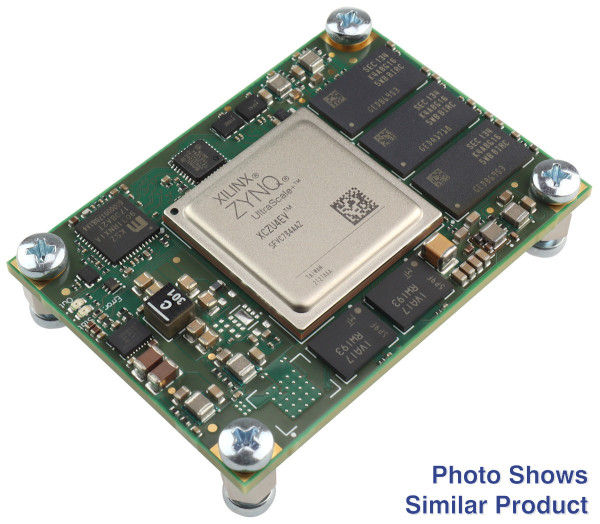

この製品の前身は AM0010-02-5DI21MAです。すべての変更は製品変更通知 (PCN)に記載されています。Trenz Electronic AM0010-02-5DI81MA は、AMD Zynq™ を統合する MPSoC モジュールです。 UltraScale+™ ZU5EV、ECC 付き 4GByte DDR4 SDRAM、構成と操作用の 2 x 64MByte フラッシュ メモリ、およびすべてのオンボード電圧に対応する強力なスイッチモード電源。多数の構成可能な I/O が、堅牢な高速スタッキング接続を介して提供されます。これらすべてが、4 x 5.6 cm の小さな設置面積で、最も競争力のある価格で提供されます。これらの高密度統合モジュールはクレジット カードよりも小さく、いくつかのバリエーションが用意されています。すべての部品は少なくとも -40°C ～ +85°Cの工業用温度範囲にあります。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• ソック
  • デバイス: AMD Zynq™ UltraScale+™ XCZU5EV-1SFVC784I
  • エンジン：EV
  • スピードグレード: -1
  • 温度範囲: 工業用
  • パッケージ: SFVC784
• RAM/ ストレージ
  • ECC 付き 4GByte DDR4 SDRAM
  • 8GByte eMMC:
  • 2×64MByteシリアルフラッシュ
  • MACアドレス付きEEPROM
• 機内
  • ギガビットイーサネットトランシーバー
  • USBトランシーバー
  • オプティガ トラストM
  • 暗号認証
  • 発振器
  • アナログマルチプレクサ
• インターフェース
  • 2 x B2B コネクタ (ADM6)
    • 最大 204 PL IO
    • 最大 22 PS MIO
    • 4GTR
    • 4 GTH
    • ETH、USB、I2C、JTAG、...
• パワー
  • 5V ...B2B コネクタ経由の 12 V 電源が必要
• 次元
  • 40×56.4mm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x AM0010-02-5DI81MA Trenz Electronic MPSoC モジュール (AMD Zynq™ 搭載) UltraScale+™ ZU5EV
• 8×ネジ
• ボルト4本

追加情報

• メーカー品番: AM0010-02-5DI81MA
• トレンズエレクトロニック AM0010 Wiki
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
