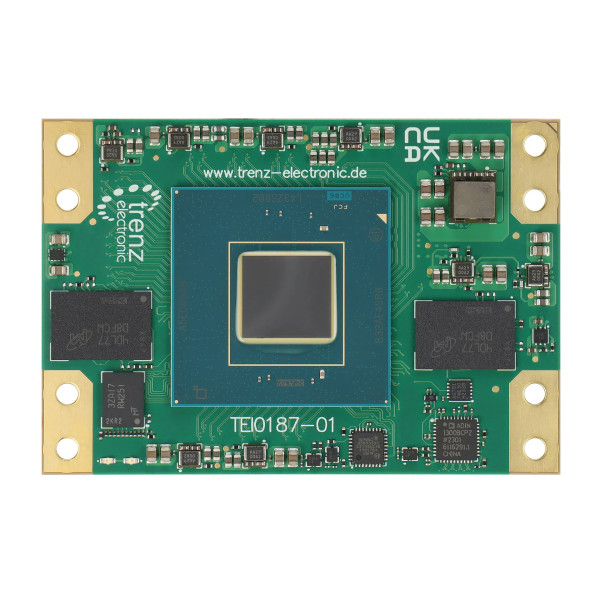

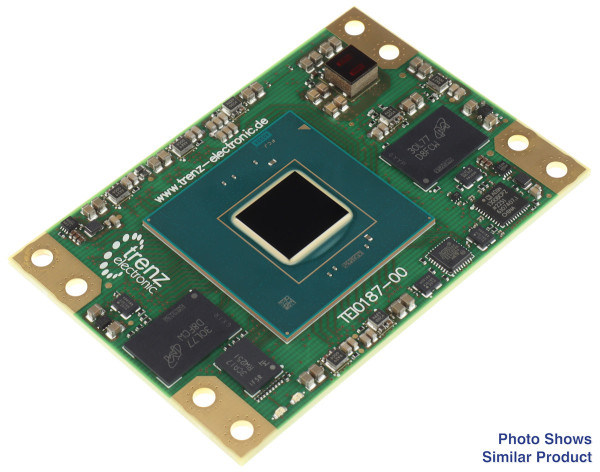

Altera Agilex™ 5E を搭載した SoC モジュール。 2 GB LPDDR4 SDRAM。 5.2×7.6cm

Trenz Electronic TEI0187-01-T4E11-A は、Agilex™ を搭載した強力なシステムオンモジュールです。 5E SoC。さらに、このボードには、コンフィギュレーションおよびデータ ストレージ用の 2GByte DDR4 SDRAM と 256MByte QSPI Flash、および必要なすべての電圧に対応する強力なスイッチング電源が装備されています。多数の入出力は、堅牢で柔軟性があり、コスト効率の高い高速コネクタによって提供されます。すべての部品は、少なくとも -40°C ～ +85°Cの工業用温度範囲にあります。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• FPGA/SoC
  • Agilex™ 5 SoC Eシリーズ デバイス グループ B (A5ED065BB32AE4SR0)
    • B32Aパッケージ（32mm x 32mm、0.65mm、可変ピッチFPGA）
  • リクエストに応じてアセンブリバリアントが可能です:
    • パッケージ B32A (32x32 mm、1591 ボール) 互換デバイス:
      • デバイス グループ A、仕様 C、D → A5E 013A、A5E 028A、A5E 043A、A5E 052A、A5E A5E 065A
      • デバイス グループ B、仕様 A、B、C、D、E → A5E 013B、A5E 028B、A5E 043B、A5E 052B、A5E 065B (デフォルト)
• RAM/ストレージ
• 1 x QSPI フラッシュ、2 Gbit (256 MByte)
• HPS用1GB LPDDR4 SDRAM（32ビット）
• ファブリック FPGA 用 1 GB LPDDR4 SDRAM (32 ビット)
• 1 x 2 Kbit および 1 x 128 Kbit EEPROM メモリ
• IO リソース:
  • MGT* : 最大24個のトランシーバー（最大28 Gbps）
  • HSIO*: 最大96差動/192シングルエンド
  • HVIO*: 最大120シングルエンド
  • HPS IO: 19 I/O (SDIO、UART、I2C、I3C、GPIO)* FPGA アセンブリのバリアントに依存し、IO リソースは変更される可能性があります

• TEI0187-01 の IO リソース
  • オンボード周辺機器
  • ギガビットイーサネットPHY x 1
  • USB2.0 PHY。USB3.1 Gen1 5Gbpsをサポート（トランシーバー1個使用）
  • SDカード1枚
  • セキュリティコントローラ、OPTIGA™ Trust 10KB Authenticator
  • LPDDR4 SDRAM、GigE PHY、USB PHY、SDM FPGA 用クロック

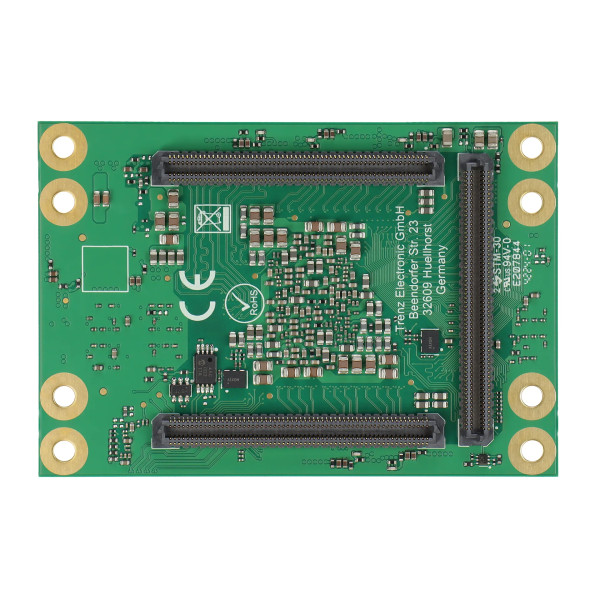

  • B2B接続: 3 x 240ピンSamtec AccelerateHD（ADM6）コネクタを備えたプラグオンモジュール
  • パワー
    • 5V（12V）電源
  • ディメンション
    • 52mm×76mm
  コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

  納品物

  • 1 x TEI0187-01-T4E11-A Trenz Electronic SoM (Altera Agilex™ 搭載) 5Eデバイス



  追加情報

  • メーカー品番: TEI0187-01-T4E11-A
  • サポートフォーラム



  リンク

  • オンラインドキュメント
  • テクニカルリファレンスマニュアル
  • 回路図
  • メーカーサイト

  キー	013A/013B	028A/028B	043A/043B	052A/052B	065A/065B
  HVIO	120	120	120	120	120
  HSIO(差分/SE)	0/0	0/0	96/192	96/192	96/192
  トランシーバーグループ A: 最大 16 Gbpsグループ B: 最大 28 Gbps	4	12	16	24	24

  製品名	価格
  TEI0187-01-T4E11-A	84,800	カートに入れる
